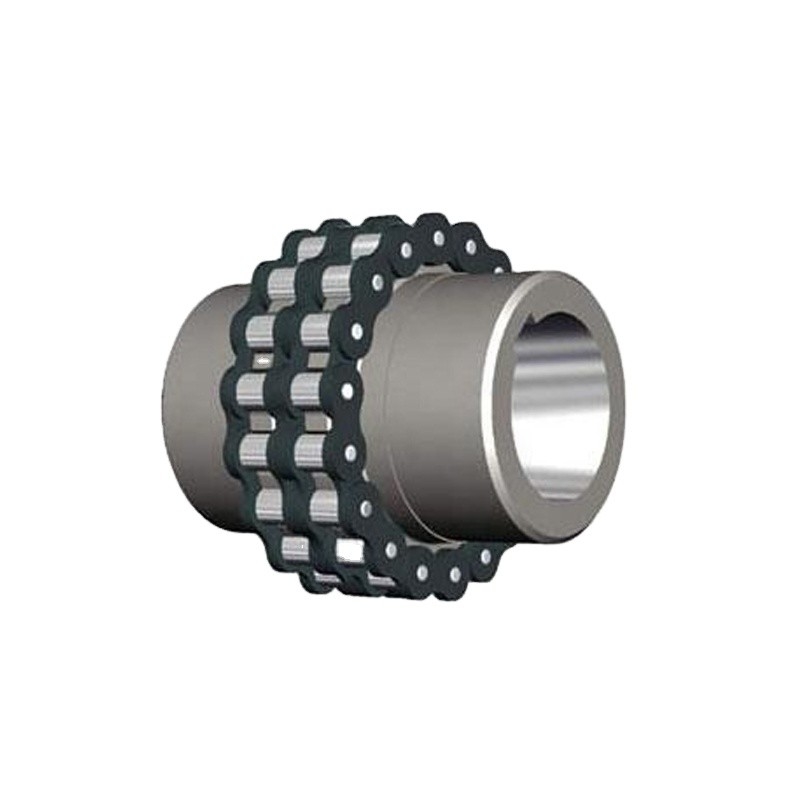

KC 4016 5016 5018 6018 Khớp nối Chuỗi con lăn Khớp nối linh hoạt

4016/5016/5018/6018 / Khớp nối trục xích con lăn

Khớp nối xích con lăn là một khớp nối linh hoạt có cấu tạo đơn giản đến kinh ngạc.Nó bao gồm sự kết hợp của một chuỗi khớp nối và một cặp đĩa xích khớp nối.Linh hoạt và mạnh mẽ, khớp nối xích con lăn phù hợp với nhiều ứng dụng khớp nối.
Khớp nối xích con lăn có thể sử dụng cho môi trường có nhiệt độ cao, ẩm ướt và bẩn.Nó không thích hợp cho những trường hợp có tốc độ cao và chịu tải trọng va đập mạnh.Khớp nối xích con lăn phải hoạt động với điều kiện bôi trơn và bảo vệ tuyệt vời.
Khớp nối xích thông dụng bao gồm khớp nối xích con lăn đôi, khớp nối xích con lăn hàng đơn, khớp nối xích hình răng, khớp nối xích nylon.Quy mô của nó nhỏ gọn và trọng lượng nhẹ.Nhưng khớp nối xích con lăn không có yêu cầu cao về độ chính xác khi lắp đặt.
Nói chung, nó thường có tuổi thọ lâu dài.Thiết bị dây chuyền sản xuất các loại thực phẩm đông lạnh và rau củ khô nên vận chuyển bằng dây chuyền thép không gỉ.Xích con lăn được ứng dụng rộng rãi cho máy móc gia dụng, công nghiệp và nông nghiệp, bao gồm băng tải, máy kéo, máy in, ô tô, xe máy và xe đạp.

Những đặc điểm chính
1. cấu trúc đơn giản, dễ dàng lắp ráp và tháo rời.
2. trọng lượng nhẹ, và tuổi thọ dài.
3.Có một khả năng nhất định để bù đắp cho việc cài đặt kém chính xác hơn.
4. thích hợp với nhiệt độ cao, môi trường công nghiệp ẩm ướt và bụi bẩn.
5. không thể cho tốc độ cao, rung động dữ dội.

Mô tả Sản phẩm



Kích thước	Mô-men xoắn Nm	Tốc độ vòng / phút	Kích thước cơ bản mm							Quán tính kg m2	Trọng lượng kg
			dmax	D	D1	S	L	Dk	Lk
KC3812	190	5000	16	45	25	4,9	30	59	61	5,6x10-5	0,6
KC4012	249	4800	22	62	35		36	75		2,47X10-4	1,0
KC4014	329	4800	28	69	43	7.4	36	84	75	4,53X10-4	1,32
KC4016	419	4800	32	77	50		40	92		7.90X10-4	1,9
KC5014	620	4800	35	86	53			101		1.37X10-3	2,7
KC5016	761	3600	40	96	60	9,7	45	110	85	2,18X10-3	3,4
KC5018	989	3600	45	106	70			122		3,53x10-3	4.4
KC6018	1810	3300	56	127	85			142		9,33x10-3	7.8
KC6020	2210	2500	60	139	100	11,5	56	158	105	2.10X10-2	10.4
KC6022	2610	2500	71	152	110			168		2,16X10-2	12.4
KC8018	3920	2000	80	170	115		63	186		3,63 X10-2	15,2
KC8020	4800	2000	90	185	121	15,2	65	210	130	7,20x10-2	20,2
KC8022	5640	1800	100	203	140		71	220		8,00X10-2	26.1
KC10020	8400	1800	110	233	160	18.8	80	250	148	1,61 X10-1	39.1
KC12018	12700	1500	125	256	170		90	307	191	2,68 X10-1	52,6
KC 12022	18300	1250	140	304	210	22,7	100	357		5,93 X10-1	79.4
KC16018	26400	1100	160	341	224	30.1	112	425	250	1,05	110,7
KC 16022	38100	1000	200	405	280		140	475		2,50	191,8
KC20018	54100	800	205	426	294	37,5	241	496	300	4,60	323.4
KC 20022	77800	600	260	507	374			578		1,07X10	507,8
KC24022	137000	600	310	608	420	45.1	353	650	350	2,7X10	958,5
KC 24026	186000	500	380	705	520			745		5,70X10	1403,6
KC 32022	261000		430	806	570	60.1	400			1 .08x102	1970
KC 40020	494000	50	470	932	640					2.92X1 02	3149
KC 40024	602000		590	1093	800	75,6	512			4,95X102	4724
KC 40028	717000		700	1255	960					9,47X102	6620
