Khớp nối trục Cardan
>
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |

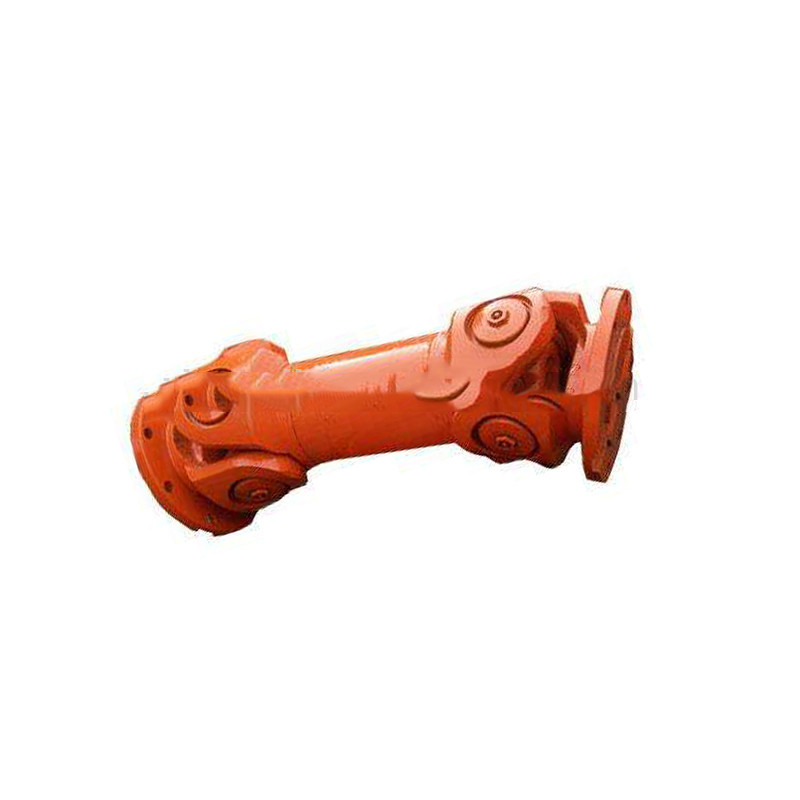

Khớp nối trục chéo Cardan loại SWP D (loại ngắn không thể thu vào) sử dụng các đặc điểm của cơ chế của nó, do đó hai trục không nằm trên cùng một trục và hai trục được kết nối có thể được quay liên tục trong điều kiện góc bao gồm giữa các trục, và sự truyền động trên mặt đất Mô-men xoắn và chuyển động.
Đặc điểm chung của Khớp Trục Cardan là lượng bù góc lớn, và góc giữa hai trục của các kiểu kết cấu khác nhau của Khớp Trục Cardan là khác nhau, thường nằm trong khoảng từ ≤5 ° -45 °.Đặc điểm lớn nhất của Khớp nối trục Cardan là có khả năng bù góc lớn, kết cấu nhỏ gọn và bộ truyền động.Độ lớn và hướng của độ dời tương đối của hai trục.Khi khó giữ hai trục thẳng hàng chặt chẽ sau khi lắp đặt và điều chỉnh, hoặc khi hai trục sẽ tạo ra dịch chuyển tương đối lớn trong quá trình làm việc, nên chọn khớp nối mềm.Ví dụ, khi dịch chuyển hướng tâm lớn, có thể chọn khớp nối thanh trượt và có thể chọn khớp nối trục Cardan cho kết nối có dịch chuyển góc lớn hoặc hai trục giao nhau.Hiệu suất khớp nối và môi trường làm việc.
Các khớp nối không yêu cầu bôi trơn, thường được làm bằng các phần tử kim loại, có thể so sánh với các khớp nối yêu cầu bôi trơn, mà hiệu suất của chúng dễ bị ảnh hưởng bởi mức độ bôi trơn hoàn hảo và có thể gây ô nhiễm môi trường.Các khớp nối có chứa các thành phần phi kim loại như cao su rất nhạy cảm với nhiệt độ, môi trường ăn mòn và ánh sáng mạnh, và dễ bị lão hóa.
| Người mẫu | Đường kính chiến thuật | Mô-men xoắn danh định | Fatique | Trục quay | Căng ra | Lmin | Kích thước | Quán tính quay | Trọng lượng | ||||||||||
| D | Tn | mô-men xoắn | β | chiều dài | mm | kg.m2 | Kilôgam | ||||||||||||
| mm | kN · m | Tf | (°) | LS | |||||||||||||||
| kN · m | mm | D1 | D2 | D3 | Lm | nd | k | t | g | Lmin | Tăng | Lmin | Tăng | ||||||
| js11 | H7 | b | 100mm | 100mm | |||||||||||||||
| h9 | |||||||||||||||||||
| SWC180BF | 180 | 20 | 10 | ≤25 | 100 | 810 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | 24 | 7 | 0,267 | 0,007 | 80 | 2,8 |
| SWC200BF | 200 | 32 | 16 | ≤15 | 110 | 860 | 170 | 120 | 127 | 135 | 8-17 | 19 | 5 | 28 | số 8 | 0,505 | 0,013 | 109 | 3.6 |
| SWC225BF | 225 | 40 | 20 | ≤15 | 140 | 920 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9 | 0,788 | 0,0234 | 138 | 4,9 |
| SWC250BF | 250 | 63 | 31,5 | ≤15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12,5 | 1.445 | 0,0277 | 196 | 5.3 |
| SWC285BF | 285 | 90 | 45 | ≤15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15 | 2.873 | 0,051 | 295 | 6,3 |
| SWC315BF | 315 | 125 | 63 | ≤15 | 140 | 1315 | 280 | 185 | 219 | 180 | 10-23 | 32 | số 8 | 40 | 15 | 5.094 | 0,795 | 428 | số 8 |
| SWC350BF | 350 | 180 | 90 | ≤15 | 150 | 1410 | 310 | 210 | 267 | 194 | 10-23 | 35 | số 8 | 50 | 16 | 9.195 | 0,2219 | 932 | 15 |
| SWC390BF | 390 | 250 | 125 | ≤15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10-25 | 40 | số 8 | 70 | 18 | 16,62 | 0,2219 | 817 | 15 |
| SWC440BF | 440 | 355 | 180 | ≤15 | 190 | 1875 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20 | 28,24 | 0,4744 | 1290 | 21,7 |
| SWC490BF | 490 | 500 | 250 | ≤15 | 190 | 1985 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22,5 | 46,33 | 0,4744 | 1631 | 21,7 |
| SWC550BF | 550 | 710 | 355 | ≤15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22,5 | 86,98 | 1.357 | 2567 | 34 |
| SWC620BF | 620 | 1000 | 500 | ≤15 | 240 | 2500 | 555 | 380 | 426 | 340 | 16-38 | 55 | 12 | 100 | 25 | 147,5 | 1.375 | 3267 | 34 |
|
Đặc điểm kỹ thuật lớn
Chi tiết đóng gói: Hộp gỗ hoặc tùy chỉnh
Thời gian giao hàng: 10-15 ngày làm việc
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
