Khớp nối Pin Bush
>
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |
| Số mô hình | TL |

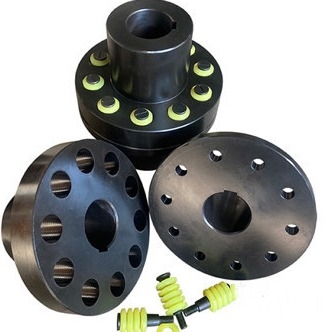

TL thunKhớp nối pinNó là một khớp nối mềm với phần tử đàn hồi phi kim loại.Cấu trúc của nó rất giống với khớp nối mặt bích, nhưng hai nửa khớp nối được kết nối với nhau mà không cần bu lông và sử dụng chốt bằng cao su hoặc tay áo bằng da để nhận ra hai nửa khớp nối.Khớp nối của phần trục. Khớp nối chốt đàn hồi từng là khớp nối máy bơm nước được sử dụng rộng rãi.Ngay từ cuối những năm 20, nó đã được xây dựng như một tiêu chuẩn của Bộ Máy móc.Khớp nối chân ghim đàn hồi JB50-08 là một tiêu chuẩn.Để bù dịch chuyển dọc trục, cần chú ý đến khe hở c của kích thước đáp ứng trong quá trình lắp đặt.
Khớp nối chốt ống đàn hồi TL có cấu trúc đơn giản, dễ sản xuất, không cần bôi trơn, không cần liên kết với lưu hóa kim loại, dễ dàng thay ống bọc đàn hồi, không cần di chuyển nửa khớp nối và có khả năng bù sai lệch tương đối tốt của hai trục và giảm chấn.Hiệu suất đệm: Ống bọc đàn hồi hoạt động bằng cách nén và biến dạng.Bởi vì độ dày của ống bọc đàn hồi mỏng, khối lượng nhỏ và biến dạng đàn hồi bị hạn chế, khớp nối ống tay đàn hồi có thể bù lại độ dịch chuyển trục và độ đàn hồi, nhưng lượng bù cho phép đối với độ dịch chuyển trục ít hơn.Độ đàn hồi yếu. Khớp nối chốt ống đàn hồi dựa vào lực khóa của nhóm chốt để tạo ra mômen ma sát trên bề mặt tiếp xúc và nén ống bọc đàn hồi cao su để truyền mômen xoắn. Nó phù hợp với tốc độ cao, tốc độ thấp và máy bơm nước công suất trung bình có độ cứng cao, độ chính xác định tâm cao, tải tác động thấp và yêu cầu giảm rung thấp.
| Loại hình | Mô-men xoắn danh định | tốc độ tối đa | Đường kính lỗ khoan | Chiều dài lỗ khoan | Kích thước | Khối lượng | |||
| Tn | [N] | d, d1, dz | Y | J, J1, Z | D | S | Một | Kilôgam | |
| Nm | r / phút | L | L1 | ||||||
| TL1 | 6,3 | 8800 | 9 ~ 14 | 20 ~ 32 | 14 ~ 20 | 71 | 3 | 18 | 1,2 |
| TL2 | 16 | 7600 | 12 ~ 19 | 32 ~ 42 | 20 ~ 42 | 80 | 3 | 18 | 1,8 |
| TL3 | 31,5 | 6300 | 16 ~ 25 | 42 ~ 62 | 30 ~ 62 | 95 | 4 | 35 | 2 |
| TL4 | 63 | 5700 | 20 ~ 32 | 52 ~ 82 | 38 ~ 82 | 106 | 4 | 35 | 2,4 |
| TL5 | 125 | 4600 | 25 ~ 40 | 62 ~ 112 | 44 ~ 112 | 130 | 5 | 45 | 8.5 |
| TL6 | 250 | 3800 | 32 ~ 50 | 82 ~ 112 | 60 ~ 112 | 160 | 5 | 45 | 11 |
| TL7 | 500 | 3600 | 40 ~ 65 | 112 ~ 142 | 84 ~ 142 | 190 | 5 | 45 | 16 |
| TL8 | 710 | 3000 | 45 ~ 80 | 112 ~ 172 | 84 ~ 172 | 224 | 6 | 65 | 26 |
| TL9 | 1000 | 2850 | 50 ~ 85 | 112 ~ 172 | 84 ~ 172 | 250 | 6 | 65 | 32 |
| TL10 | 2000 | 2300 | 63 ~ 120 | 142 ~ 212 | 107 ~ 212 | 315 | số 8 | 80 | 68 |
| TL11 | 4000 | 1800 | 80 ~ 140 | 172 ~ 252 | 132 ~ 252 | 400 | 10 | 100 | 125 |
| TL12 | 8000 | 1450 | 100 ~ 180 | 212 ~ 302 | 167 ~ 302 | 475 | 12 | 130 | 220 |
| TL13 | 16000 | 1150 | 120 ~ 220 | 212 ~ 352 | 167 ~ 352 | 600 | 14 | 180 | 430 |
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
Q1: Bạn là công ty thương mại hoặc nhà sản xuất?
A: Chúng tôi là nhà máy.
Q2: Bạn có cung cấp mẫu không?nó là miễn phí hay bổ sung?
A:: Có, chúng tôi có thể cung cấp mẫu nhưng không miễn phí. Thực tế chúng tôi có một nguyên tắc giá rất tốt, khi bạn thực hiện đơn đặt hàng số lượng lớn thì chi phí mẫu sẽ được trả lại cho bạn.
Q3: Thời gian giao hàng của bạn là bao lâu?
A: Nói chung là 10-15 ngày nếu hàng hóa trong kho.hoặc nó là 7-25 ngày nếu hàng hóa không có trong kho, đó là theo số lượng.
Q4: Bao lâu là bảo hành của bạn?
A: Bảo hành của chúng tôi là 12 tháng.
Q5: Bạn có thủ tục kiểm tra cho khớp nối không?
A: 100% tự kiểm tra trước khi đóng gói
Q6.Thanh toán của bạn là gì?
A: 1) 100% T / T.2) 30% trước, những người khác trước khi giao hàng.3) L / C Q7: Tôi có thể có một chuyến thăm nhà máy của bạn trước khi đặt hàng?A: Chắc chắn, chào mừng bạn đến thăm nhà máy của chúng tôi.
