Khớp nối hàm linh hoạt
>
|
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |
| Số mô hình | GE Rotex |

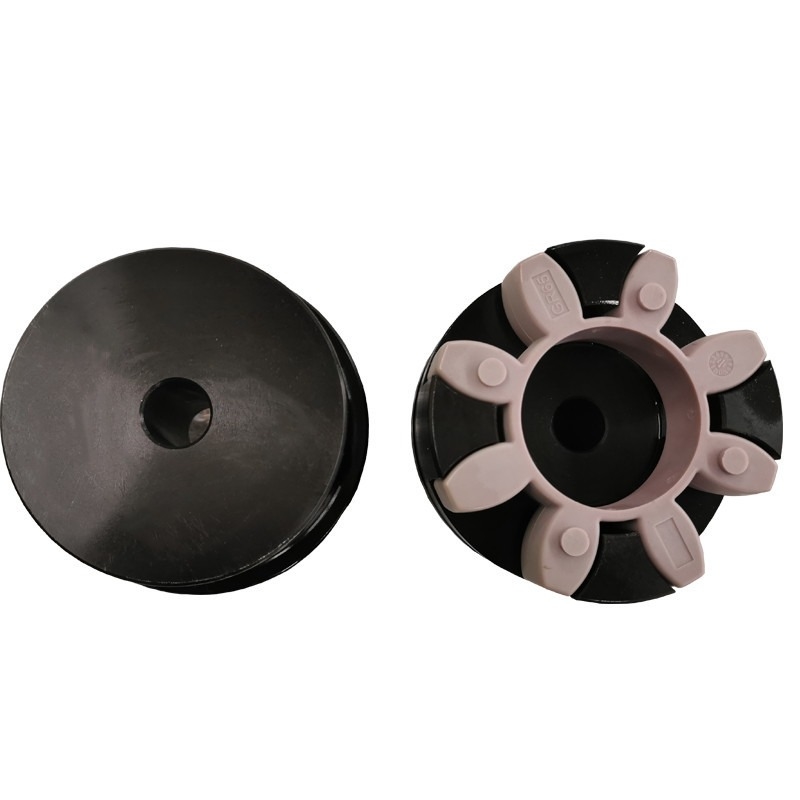

Khớp nối hàm linh hoạt XL GE Rotex, Cùng loại khớp nối Rotex 98 Một khớp nối Spider Purple Spider
TÍNH NĂNG VÀ ƯU ĐIỂM
Các khớp nối Hàm cong có thể được sử dụng trong nhiều ứng dụng và phục vụ như một
khớp nối đa năng.Thiết kế cơ bản của Hàm cong cho phép mô-men xoắn cao hơn
công suất trong một thiết kế nhỏ gọn.Răng cong có diện tích tiếp xúc lớn hơn
cung cấp cho nó công suất mô-men xoắn cao và giảm áp lực cạnh.Nó sẽ chứa
trục lệch trục, xuyên tâm và trục góc.
Các trung tâm được sản xuất từ nhiều loại vật liệu khác nhau bao gồm: nhôm, sắt xám,
Thép và thép không gỉ.Các yếu tố nhện có sẵn trong các máy đo độ ẩm khác nhau
tùy chọn ở Urethane & Hytrel.Người nhện có thể thực hiện nhiệm vụ bình thường
điều kiện chu kỳ đến chu kỳ làm việc nặng bao gồm tải xung kích và có thể giảm thiểu rung động xoắn trong hệ thống.
Tính năng sản phẩm
1.Thiết kế ba mảnh
2.Không cần bôi trơn
3.Máy đo độ ẩm biến đổi
4.Các nguyên tố Urethane
5.Không tiếp xúc kim loại với kim loại
6.Khả năng mô-men xoắn cao
7.Vật liệu Hub có thể thay đổi
| Kích thước | Loại hình | Mô-men xoắn Tn (Nm) | Tốc độ tối đa [n] (r / phút) | Lỗ trục DIA di dz | Chiều dài lỗ L | D | D: | Dz | E | S | Mômen quán tính (Kg-m2) | Trọng lượng (kg) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0,0008 | 0,328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0,0003 | 0,66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2,5 | 0,0007 | 1.16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0,002 | 2,27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0,005 | 3.57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3.5 | 0,008 | 4,80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0,016 | 7.37 |
| GS65 | XL8 | 1280 | 5600 | 22 ~ 65-75 | 75 | 135 | 115 | 134 | 35 | 4,5 | 0,031 | 10,89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0,068 | 17,73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5.5 | 0,159 | 29,60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0,277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6,5 | 0,51 | 58,6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88.4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7,5 | 17 | 120,6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3,35 | 179,1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10,5 | 6,37 | 261.0 |
