Khớp nối Pin Bush
>
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |
| Số mô hình | FCL180 |

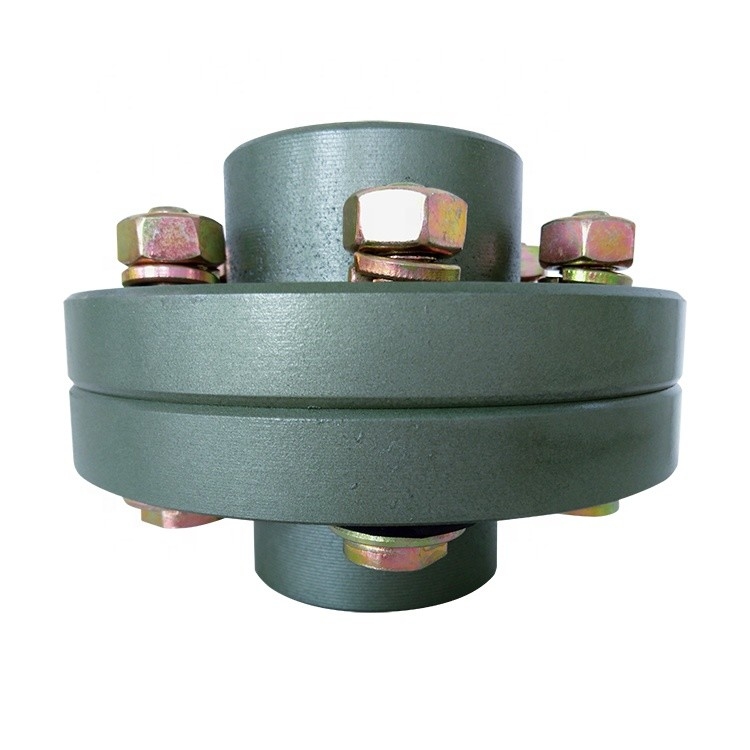

Các đặc điểm của khớp nối chân vịt & chốt linh hoạt FCL
(1) Khớp nối có cấu tạo đơn giản, lắp đặt thuận tiện, dễ dàng thay thế, kích thước nhỏ, trọng lượng nhẹ.
(2) Nếu việc điều chỉnh cài đặt có thể giữ cho hai dịch chuyển tương đối trong giới hạn quy định, thì khớp nối sẽ có hiệu suất thỏa đáng và tuổi thọ lâu dài.
(3) Nó có thể được áp dụng rộng rãi cho tất cả các loại trục truyền lực vừa và nhỏ, chẳng hạn như hộp giảm tốc, cầu trục, máy nén, băng tải, máy dệt, vận thăng và máy nghiền bi không tải bằng động cơ.
(4) Dịch chuyển tương đối cho phép của các khớp nối chốt đàn hồi:
Độ dịch chuyển hướng tâm: Độ dịch chuyển góc 0,2 ~ 0,6mm: 0 ° 30 '~ 1 ° 30'
| tên sản phẩm | khớp nối ống lót pin, khớp nối linh hoạt, khớp nối trục chốt chốt đàn hồi |
| DN mm | 12 ~ 850mm |
| Mô-men xoắn định mức | 100 ~ 2500000 N · m |
| Tốc độ cho phép | 4000 ~ 460 kN · m |
| Vật chất | 45 # thép |
| Đăng kí | Được sử dụng rộng rãi trong luyện kim, khai thác mỏ, kỹ thuật và các lĩnh vực khác. |
| Loại hình | momen xoắn cực đại | tốc độ tối đa | D | D1 | d1 | L | C | nM | Trọng lượng |
| Nm | r / phút | Kilôgam | |||||||
| FCL90 | 4 | 4000 | 90 | 35,5 | 11 | 28 | 3 | 4-M8 × 50 | 1,7 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35,5 | 3 | 4-M10 × 56 | 2.3 |
| FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-M10 × 56 | 2,8 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12 × 64 | 4 |
| FCL140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-M12 × 64 | 5,4 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12 × 64 | số 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12 × 64 | 10,5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20 × 85 | 16,2 |
| FCL224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-M20 × 85 | 21.3 |
| FCL220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-M24 × 110 | 31,6 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24 × 116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-M24 × 116 | 57,7 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30 × 50 | 89,5 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30 × 150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30 × 150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30 × 150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30 × 150 | 296 |
|
CAO SU, TẨY Bổ sung hai trục bù đắp. |
|
BẢO TRÌ DỄ DÀNG kích thước xuyên tâm nhỏ không cần bôi trơn. |
|
|
BỘ CHỐT dễ dàng tháo rời và lắp ráp. |
|
CÔNG SUẤT KHAI THÁC CAO tốc độ định mức: 4-15680N.M |
|
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
Q1: Bạn là công ty thương mại hoặc nhà sản xuất?
A: Chúng tôi là nhà máy.
Q2: Bạn có cung cấp mẫu không?nó là miễn phí hay bổ sung?
A:: Có, chúng tôi có thể cung cấp mẫu nhưng không miễn phí. Thực tế chúng tôi có một nguyên tắc giá rất tốt, khi bạn thực hiện đơn đặt hàng số lượng lớn thì chi phí mẫu sẽ được trả lại cho bạn.
Q3: Thời gian giao hàng của bạn là bao lâu?
A: Nói chung là 10-15 ngày nếu hàng hóa trong kho.hoặc nó là 7-25 ngày nếu hàng hóa không có trong kho, đó là theo số lượng.
Q4: Bao lâu là bảo hành của bạn?
A: Bảo hành của chúng tôi là 12 tháng.
Q5: Bạn có thủ tục kiểm tra cho khớp nối không?
A: 100% tự kiểm tra trước khi đóng gói
Q6.Thanh toán của bạn là gì?
A: 1) 100% T / T.2) 30% trước, những người khác trước khi giao hàng.3) L / C Q7: Tôi có thể có một chuyến thăm nhà máy của bạn trước khi đặt hàng?A: Chắc chắn, chào mừng bạn đến thăm nhà máy của chúng tôi.
