| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |
| Số mô hình | FCL |
Chức năng của khớp nối mềm là truyền mô-men xoắn từ trục này sang trục khác và đặc biệt được sử dụng đầy đủ trong trường hợp có thể xảy ra sai lệch hạn chế và cũng để hấp thụ tải trọng xung kích.

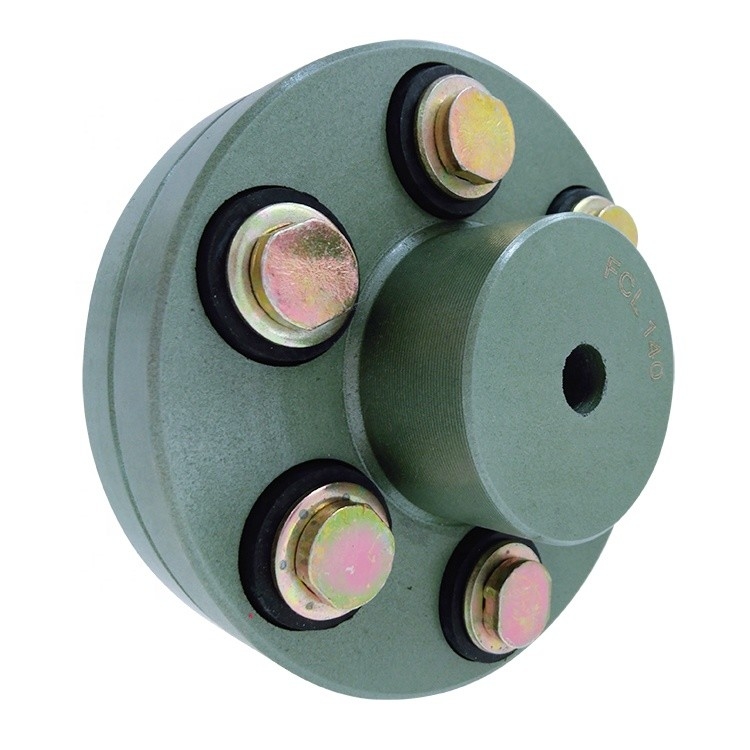

Khớp nối linh hoạt loại FCL Bush của loại ổ đĩa đệm.Truyền mô-men xoắn thông qua bu lông thép cường độ cao đến đầu vào máy.Các hợp chất cao su phát triển cao là các ống lót để hấp thụ tải trọng.Rung động xoắn và sai lệch nhẹ.
Cấu tạo đơn giản và nhỏ gọn, Khớp nối có khả năng truyền mômen xoắn cao ở tốc độ tối đa.Các mặt bích được sản xuất bằng gang, loại khớp nối này cho phép truyền động theo cả hai hướng và không cần bôi trơn cũng như điều chỉnh sau khi lắp.Việc kinh doanh linh hoạt vẫn không bị ảnh hưởng bởi nước, bụi và điều kiện khí quyển.Các máy được ghép nối bằng khớp nối mềm trước tiên phải được căn chỉnh với tất cả độ chính xác có thể.Khả năng của khớp nối sau đó sẽ giải quyết tình trạng lệch trục xảy ra do nhiệt độ thay đổi hoặc tải trục nặng.Việc đặt nền móng của máy bị mài mòn ổ trục cũng sẽ gây ra tải thêm lên khớp nối. Bất kỳ hoặc tất cả các điều kiện này đều có thể xảy ra khi máy đã được ghép nối.Các mặt bích được khoét lỗ để phù hợp với các yêu cầu và là loại mayweed theo Quy cách tiêu chuẩn của Anh, trừ khi có quy định khác.Chúng cũng có thể được cung cấp với lỗ khoan tối thiểu được liệt kê để cho phép gia công tại chỗ.
| Loại hình | momen xoắn cực đại | tốc độ tối đa | D | D1 | d1 | L | C | nM | Trọng lượng |
| Nm | r / phút | Kilôgam | |||||||
| FCL90 | 4 | 4000 | 90 | 35,5 | 11 | 28 | 3 | 4-M8 × 50 | 1,7 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35,5 | 3 | 4-M10 × 56 | 2.3 |
| FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-M10 × 56 | 2,8 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12 × 64 | 4 |
| FCL140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-M12 × 64 | 5,4 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12 × 64 | số 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12 × 64 | 10,5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20 × 85 | 16,2 |
| FCL224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-M20 × 85 | 21.3 |
| FCL220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-M24 × 110 | 31,6 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24 × 116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-M24 × 116 | 57,7 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30 × 50 | 89,5 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30 × 150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30 × 150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30 × 150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30 × 150 | 296 |
