WGP Mô hình Phanh đĩa Drum Khớp nối bánh răng linh hoạt
  • WGP Mô hình Phanh đĩa Drum Khớp nối bánh răng linh hoạt
  • WGP Mô hình Phanh đĩa Drum Khớp nối bánh răng linh hoạt
WGP Mô hình Phanh đĩa Drum Khớp nối bánh răng linh hoạt

WGP Mô hình Phanh đĩa Drum Khớp nối bánh răng linh hoạt

Nguồn gốc Hà Bắc, Trung Quốc
Hàng hiệu Jude
Chứng nhận ISO9001
Số mô hình Khớp nối bánh răng đĩa phanh WGP
Thông tin chi tiết sản phẩm
Các ngành áp dụng:
Nhà máy sản xuất, cửa hàng sửa chữa máy móc
Linh hoạt hoặc cứng nhắc:
Linh hoạt
Vật chất:
Thép
tên sản phẩm:
Đĩa phanh kiểu WGP Khớp nối bánh răng tang trống
Tính năng:
Bù độ lệch tương đối của hai trục
Nhiệt độ làm việc:
-20 ℃ -100 ℃
Truyền mô-men xoắn danh nghĩa:
800-180000N.M
Người mẫu:
WGP1-14
Đường kính đĩa phanh:
315-1000mm
Màu sắc:
đen, cam hoặc tùy chỉnh
Đóng gói:
hộp gỗ hoặc tùy chỉnh
MOQ:
1 BỘ
Kích thước:
Thứ nguyên tùy chỉnh có thể chấp nhận được
Hải cảng:
TIANJIN
Mô tả Sản phẩm

WGP Mô hình Phanh đĩa Drum Khớp nối bánh răng linh hoạt

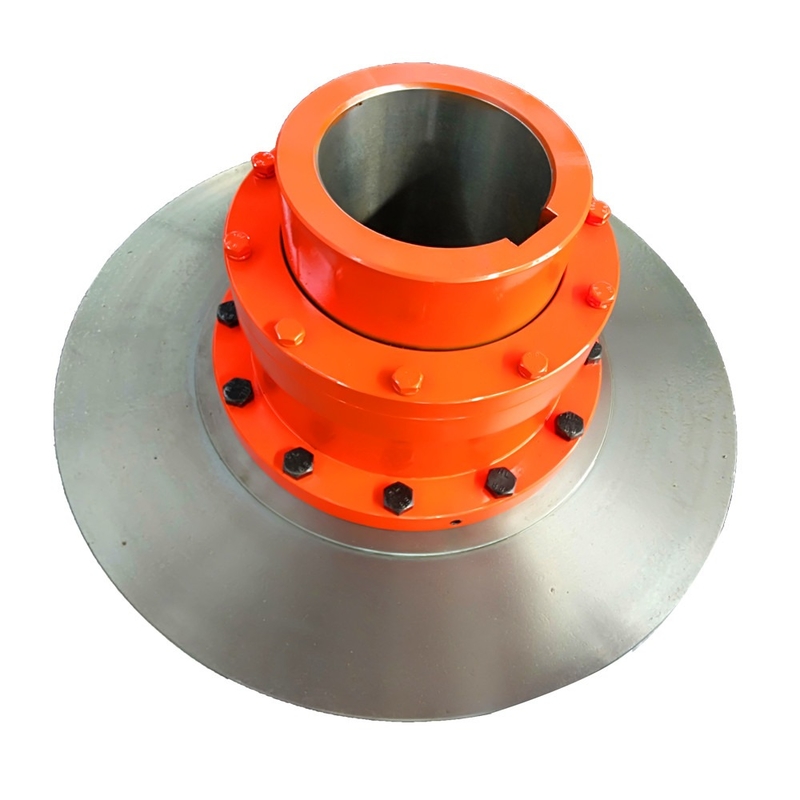

Khớp nối bánh răng tang trống WGP với đĩa phanh bao gồm ống lót bên trái và ống lót bên phải để kết nối trục đầu vào nguồn điện và trục đầu ra nguồn điện tương ứng.Phần cuối của ống lót bên trái được cung cấp một bánh răng trống.Ống nối ở ngoại vi của ống tay trái được khớp với các răng hình trống ở ống tay trái thông qua các răng bên trong của nó và phần cuối của ống tay phải được cung cấp một mặt bích kết nối, được nối và cố định với ống nối xuyên qua các bu lông xuyên thấu.Đĩa phanh được kẹp và cố định giữa mặt bích nối và ống bọc khớp nối.



Khớp nối bánh răng tang trống kiểu WGP với đĩa phanh được cấu tạo bởi vành răng bên trong có cùng số răng và nửa mặt bích khớp với các răng bên ngoài.Răng ngoài được chia làm hai loại là răng thẳng và răng trống.Cái gọi là răng trống được làm bằng bề mặt hình cầu.Tâm của mặt cầu nằm trên trục của bánh răng.Cho phép dịch chuyển góc lớn hơn (so với khớp nối răng thẳng), nó có thể cải thiện điều kiện tiếp xúc của răng, cải thiện khả năng truyền mômen xoắn và kéo dài tuổi thọ.Trạng thái tiếp xúc dọc theo chiều rộng răng với dịch chuyển góc.



Mô tả Sản phẩm



Cấu trúc & Thông số Khớp nối

Đĩa phanh WGP Khớp nối bánh răngĐơn vị: mm
Kích thước Mô-men xoắn Tốc độ, vận tốc Bore Dia Chiều dài D D2 D4 D0 B N R F C C1 C2
Tn [N]
Nm r / phút d1, d2, dz Y J1, Z1
WGP1 710 7500 12,14 32 - 122 98 60 315 58 38 2 30 30 - -
16.18.19 42 - 20 - -
20,22,24 52 - 10 - -
25,28 62 44 3 19 18
30,32,35,38 82 60 3 23 12
40.42 112 84 3 29 12
WGP2 1250 6700 22,24 52 - 150 118 77 315 68 38 2,5 30 20 - -
25,28 62 - 10 - -
30,32,35,38 82 60 3 23 16
40.42.45.48.50.55.56 112 84 3 29 16
WGP3 2500 6300 22,24 52 - 170 140 90 355 80 49 2 30 33 - -
25,28 62 - 23 - -
30,32,35,38 82 60 3 23 16
40.42.45.48.50.55.56 112 84 3 29 16
60,63 142 107 3 36 16
WGP4 4500 5600 30,32,35,38 82 - 200 160 112   90 45 3 30 13 - -
40.42.45.48.50.55.56 112 84 400 3 29 17
60,63,65,70,71,75 142 107 450 3 36 17
80 172 132 500 3 41 17
WGP5 7100 5300 30,32,35,38 82 - 225 180 128   100 45 4 30 23 - -
40.42.45.48.50.55.56 112 84 400 3 29 19
60,63,65,70,71,75 142 107 450 3 36 19
80,85,90 172 132 500 3 41 19
WGP6 10000 5000 32,35,38 82 - 245 200 145   112 44 4 30 35 - -
40.42.45.48.50.55.56 112 - 450 5 - -
60,63,65,70,71,75 142 107 500 5 38 20
80,85,90,95 172 132 560 5 43 20
100 212 167 630 5 48 20
WGP7 14000 4500 32,35,38 82 - 272 230 160   122 44 4 30 45 - -
40.42.45.48.50.55.56 112 - 450 15 - -
60,63,65,70,71,75 142 107 500 5 38 20
80,85,90,95 172 132 560 5 43 20
100.110 212 167 710 5 48 20
WGP8 20000 4250 55,56 112 - 290 245 176 500 136 44 5 30 29 - -
60,63,65,70,71,75 142 107 560 5 38 34
80,85,90,96 172 132 630 5 43 20
100.110.120.125 212 167 710 5 48 38
WGP9 25000 4000 65,70,71,75 142 107 315 265 190 500 140 58 5 30 5 38 28
80,85,90,95 172 132 630 5 43 28
100.110.120.125 212 167 710 5 48 28
130.140 252 202 800 5 53 28
WGP10 40000 3550 75 142 - 355 300 225   165 58 6 30 28 - -
80,85,90,95 172 132 630 5 43 38
100.110.120.125 212 167 710 5 48 28
130.140.150 252 202 800 5 53 28
160 302 242   5 63 28
WGP11 56000 3000 85,90,95 172 - 412 345 256   180 58 6 40 15 - -
100.110.120.125 212 167 710 số 8 51 32
130.140.150 252 202 800 số 8 56 32
160.170.180 302 242 900 số 8 56 32
WGZ12 80000 2800 120.125 212 167 440 375 288   210 58 7 40 số 8 51 45
130.140.150 252 202 710 số 8 56 32
160.170.180 302 242 800 số 8 66 32
190.200 352 282 900 số 8 76 32
WGP13 112000 2500 145.150 252 202 490 425 320   235 58 số 8 50 số 8 56 38
160.170.180 302 242 800 số 8 66 32
190.200.220 352 282 900 số 8 76 32
WGP14 160000 2300 160.170.180 302 242 545 462 362   265 65 9 50 10 68 32
190.200.220 352 282 800 10 78 32
240.250.260 410 330 900 10 - 10



Thông số kỹ thuật đĩa phanh



Đơn vị kích thước đĩa phanh WGP: mm
Dia Độ dày   Chiều cao D5 tối đa Trọng lượng kg Quán tính kg.m²
D0 T k S Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ
315 15 10 42 180 155 8.5 6,7 0,116 0,11
355 15 10 54 200 175 11.4 9,9 0,192 0,178
400 15 14 54 255 230 15,2 12.4 0,32 0,287
450 15 16 54 305 280 19,7 15,6 0,55 0,462
500 15 18 54 325 295 25 20 0,83 0,712
560 15 18 54 350 320 30,7 25,6 1,28 1.127
630 15 20 54 400 360 38.8 33 2,06 1.826
710 15 20 54 480 450 46,5 39.4 3,32 2.912
800 15 24 70 540 500 67,8 52,7 5,87 4,81
900 15 24 70 600 560 86,6 70.3 9.3 7.852
1000 15 30 80 620 560 128,8 115,1 17.4 15,65
hình ảnh sản phẩm

WGP Mô hình Phanh đĩa Drum Khớp nối bánh răng linh hoạt 0



WGP Mô hình Phanh đĩa Drum Khớp nối bánh răng linh hoạt 1



WGP Mô hình Phanh đĩa Drum Khớp nối bánh răng linh hoạt 2
