| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |
| Số mô hình | NL2 |

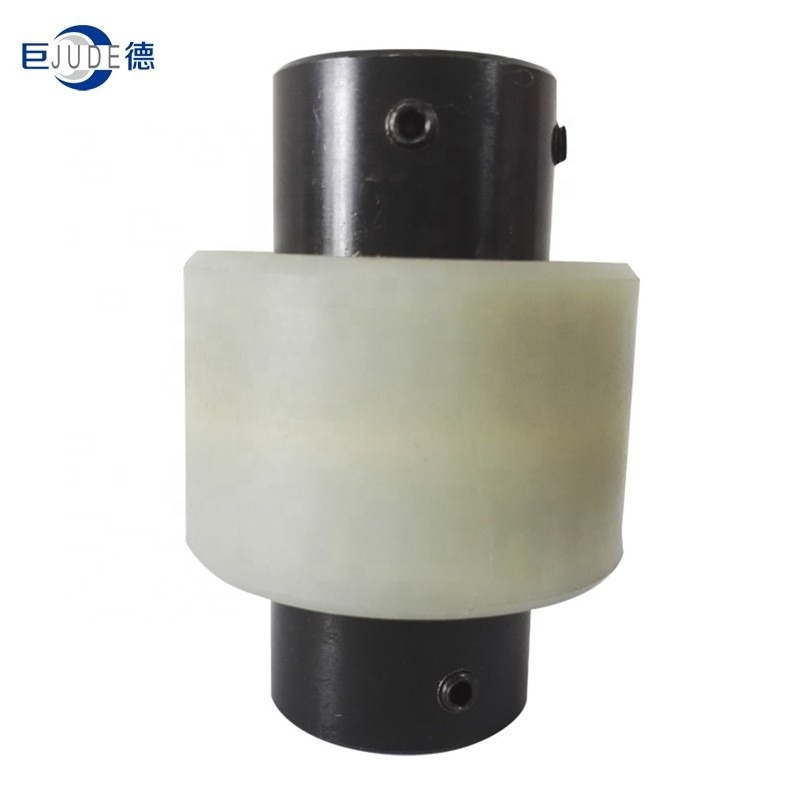

NL Nylon Sleeve Spline Gear Coupling cho trục truyền động linh hoạt và độ dịch chuyển hướng tâm dọc trục và độ dịch chuyển góc của khớp nối trống lớn, thuộc loại khớp nối linh hoạt, với khả năng bù lệch hướng tâm, trục và góc và trục, và có ưu điểm là cấu trúc đơn giản, bảo trì thuận tiện , lắp đặt dễ dàng, tiếng ồn thấp, tổn thất điện năng truyền tải nhỏ, tuổi thọ cao, v.v.
Các răng ngoài của khớp nối thanh răng được chia thành hai loại: răng thẳng và răng trống.Khớp nối bánh răng tang trống có thể cho phép dịch chuyển góc lớn hơn (so với khớp nối răng thẳng), có thể cải thiện điều kiện tiếp xúc của răng, tăng khả năng truyền mômen xoắn và kéo dài tuổi thọ.Khớp nối bánh răng tang trống NL có kích thước hướng tâm nhỏ và khả năng chịu tải lớn.Nó thường được sử dụng để truyền trục trong điều kiện tốc độ thấp và tải nặng.Khớp nối trống kiểu NL với độ chính xác cao và cân bằng động có thể được sử dụng để truyền tốc độ cao, chẳng hạn như bộ truyền trục của tuabin khí.
| Kích thước | Mô-men xoắn Tn Nm | Tốc độ n (r / phút) | Kích thước chính (mm) | Độ lệch tối đa | Quán tính Kg * m2 | Trọng lượng Kg | ||||||
| DIA | Chiều dài | D | S | L3 | Trục (mm) | Bán kính (mm) | Góc α ° | |||||
| d1 d2 | L 1 L 2 | |||||||||||
| NL1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | ± 0,3 | 1 ° | 0,25 | 0,85 |
| 25 32 | ||||||||||||
| NL2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | ± 0,4 | 0,92 | 1,7 | ||||
| 42 52 | ||||||||||||
| NL3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3.1 | 2,6 | |||||
| NL4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8,69 | 3.6 | |||||
| NL5 | 315 | 5000 | 32 35 38 40 42 | 82 112 | 96 | 50 | 3 | 2 ° | 14,28 | 5.5 | ||
| NL6 | 400 | 40 42 45 48 | 82 112 | 100 | 52 | 18,34 | 6,8 | |||||
| NL7 | 630 | 3600 | 45 48 50 55 | 82 112 | 115 | 60 | ± 0,6 | 56,5 | 9,8 | |||
| NL8 | 1250 | 48 50 55 60 63 65 | 112 142 | 141 | 72 | 98,55 | 26,5 | |||||
| NL9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142 172 | 175 | 6 | 93 | 4 | ± 0,7 | 370,5 | 37,6 | |
| NL10 | 3150 | 1800 | 70 71 75 80 85 90 95 100 | 142 172 | 220 | số 8 | 110 | 1156,8 | 55 | |||
| 212 | ||||||||||||
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
