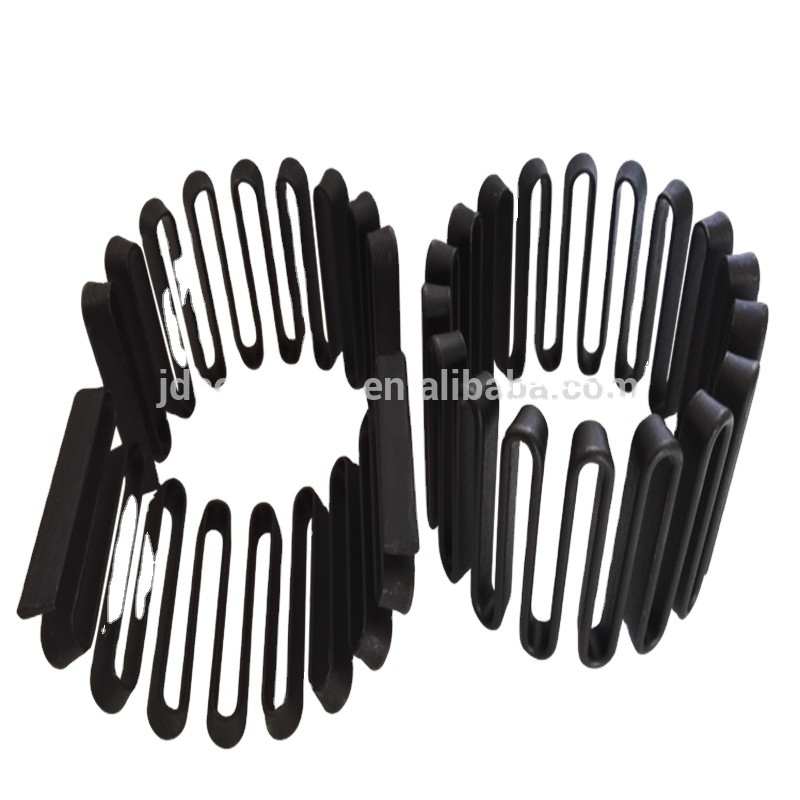

Bộ phận khớp nối linh hoạt bằng thép OEM 45 # Lò xo khớp nối lưới rắn

Giới thiệu về mùa xuân rắn cho khớp nối lưới

Lò xo con rắn còn được gọi là lò xo ghép.Nó thuộc loại lò xo đặc biệt.Nó được làm bằng một dải thép hình rắn có độ đàn hồi không đổi, và bề mặt đều được phun xử lý chống rỉ sét.Lò xo Serpentine để truyền mô-men xoắn và đệm trong hệ thống truyền động cơ khí, nó đã được sử dụng rộng rãi trong luyện kim, nâng hạ, vận tải, khai thác mỏ, kỹ thuật dầu khí, đóng tàu, than, cao su, đóng tàu và thiết bị nâng hạ máy móc cảng.
Lò xo rắn có các đặc điểm sau:
1. Cho phép độ lệch cài đặt lớn hơn
Do sự tiếp xúc giữa tấm lò xo và bề mặt cung răng, khớp nối có thể có độ mềm dẻo lớn.Nó có thể được lắp đặt cùng lúc với độ lệch xuyên tâm, góc và trục.
2. Chịu được phạm vi lớn của tải trọng thay đổi và khởi động an toàn
Mặt răng và lá 2,5 tiếp xúc với khớp nối bị cong, khi mômen truyền tăng lên, lò xo sẽ ​​cung dọc theo răng biến dạng, khớp nối 2,5 tác dụng lên điểm gần lò xo.Sự thay đổi của mômen tiếp xúc giữa cây lau và bề mặt răng, tức là, thay đổi theo kích thước của mômen, và đặc tính truyền động của nó là độ cứng thay đổi.Do đó, nó có thể chịu tải trọng thay đổi lớn hơn so với khớp nối đàn hồi chung.
Tác dụng đệm của lực truyền lên cây lau khi nó bị biến dạng dọc theo cung răng, nhất là khi máy khởi động hoặc chịu tải tác động mạnh có mức độ nhất định bảo vệ an toàn cho các chi tiết ăn khớp.
3. Giảm rung động tốt và tuổi thọ lâu dài
Khớp nối với trục lò xo ngoằn ngoèo nhúng vào hơn 36%.
Phần hình thang lò xo serpentine bằng thép lò xo chất lượng cao, được xử lý nhiệt nghiêm ngặt và xử lý đặc biệt, có tính chất cơ học tốt, do đó tuổi thọ của khớp nối tốt hơn nhiều so với khớp nối mềm bằng kim loại (chẳng hạn như khớp nối đàn hồi, khớp nối pin nylon ) cho tăng trưởng.
4. Hiệu quả truyền tải cao và hoạt động đáng tin cậy
Hiệu suất truyền động của khớp nối là 99,47% và khả năng quá tải trong thời gian ngắn gấp hai lần mô-men xoắn định mức, và hoạt động của nó rất an toàn và đáng tin cậy.
5. Cấu trúc đơn giản và lắp ráp và tháo dỡ thuận tiện
Toàn bộ máy có ít bộ phận hơn, khối lượng nhỏ hơn và trọng lượng nhẹ hơn.Màng lò xo tiết diện hình thang thiết kế tiện lợi và khít hơn so với rãnh răng hình thang nên việc lắp ráp và tháo rời, bảo dưỡng đơn giản hơn so với khớp nối chung.
Vì một số có các đặc điểm trên, lò xo serpentine được sử dụng rộng rãi trong luyện kim, nâng hạ, giao thông vận tải, khai thác mỏ, kỹ thuật dầu khí, đóng tàu, than, cao su, đóng tàu và thiết bị nâng hạ máy móc cảng.
6. Tiếng ồn thấp và bôi trơn tốt
Vỏ hợp kim nhôm được bảo vệ bằng lò xo để tránh bị chảy ra ngoài, vỏ được bơm đầy bơ.Nó không chỉ giúp bôi trơn tốt mà còn loại bỏ tiếng ồn của lưới sậy khi bị bơ hấp thụ.
Quy trình xử lý nhiệt của loại lò xo rắn:
1, tôi luyện đầu tiên, tôi luyện: tôi luyện đầu tiên và tôi luyện của lò xo loại rắn là để điều chỉnh cấu trúc của tấm thép.Trống lò xo ssert có kích thước tấm 145,5mm x 14,5mm x 3mm.Mỗi đợt có 3% mẫu.Mẫu trắng và mẫu được nạp vào sling.Nó được làm nóng trong lò muối và dầu lạnh.
Các bộ phận ủ phải được làm sạch, đánh bóng, phun cát và phủ các lớp sơn bảo vệ trên bề mặt của các bộ phận và mẫu.Nhiệt độ tôi luyện là 720 ° C 10 ° C, giữ nhiệt là 60 phút, không khí lạnh và độ cứng là HRC26.
2, ủ trung gian: lò xo ngoằn ngoèo lần đầu tiên được ủ để ủ trung gian.Trước khi ủ trung gian, nên sơn phủ bảo vệ trước khi sơn phủ.Sau khi ủ, lớp phủ sắt còn sót lại có thể được loại bỏ bằng cách thổi cát nhẹ, và sau đó hình dạng cuối cùng sẽ được hình thành.
3, dập tắt và tôi luyện thứ hai: mục đích của việc dập tắt và tôi luyện thứ hai của lò xo rắn là để định hình hiệu suất cuối cùng của các bộ phận.Sau khi tạo hình cuối cùng, dây thép được kết lại và nung nóng, sau đó được làm nguội qua bể muối đã khử oxy hoàn toàn.Làm sạch bằng nước với 60 ~ 80 độ dập tắt dầu, sau đó 425 - 10 độ.C ủ, tôi luyện thử độ cứng bề mặt mẫu thử mài mòn hơn 0,2mm phải là HRC49 ~ 51.
4, ủ cuối cùng: sau khi kiểm tra độ cứng lò xo rắn đủ tiêu chuẩn, các bộ phận được xử lý bằng cách phun cát, và sau đó xử lý trước.Áp suất được đo đến 55mm + 1mm tại vị trí đo thực tế, duy trì 30 ~ 40h và sau đó tiến hành ủ cuối cùng.

Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.

Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.

Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
