Khớp nối cứng mặt bích
>
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |

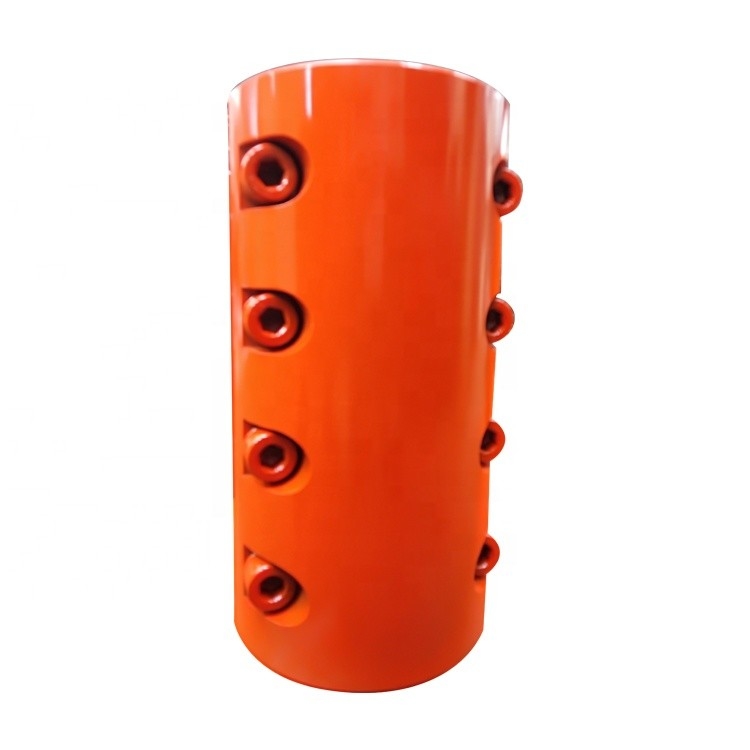

Khớp nối kẹp inox là loại khớp nối inox được sử dụng phổ biến hiện nay.Nó được sử dụng để kết nối hai trục khuấy khi trục khuấy của lò phản ứng quá dài và được sản xuất thành hai phần.Nếu trục đầu ra của bộ giảm tốc thẳng đứng được kết nối với trục khuấy của lò phản ứng, hãy sử dụng Khớp nối kẹp phải được đưa về phía trước khi đặt hàng, để sử dụng các yêu cầu phi tiêu chuẩn đối với kích thước của trục đầu ra.
Khi khớp nối kẹp inox được lắp ráp và tháo rời, trục không cần di chuyển theo trục nên rất thuận tiện trong việc lắp ráp và tháo rời.Nhược điểm của mối ghép kẹp là độ chính xác ăn khớp trục của hai trục thấp, kết cấu và hình dạng tương đối phức tạp, độ chính xác chế tạo và cân bằng tương đối cao.Thấp, chỉ thích hợp cho những dịp có tốc độ thấp và tải ổn định.Thông thường, tốc độ tuyến tính của mép ngoài không quá 5m / s.Khi tốc độ tuyến tính vượt quá 5m / s, cần phải kiểm tra cân bằng.
1. Để cân bằng điều kiện, các bu lông nên được lắp đặt trong các pha thuận và nghịch.Các khớp nối Collet không có đặc tính bù trục, xuyên tâm và bù góc.
2. Các đặc điểm của khớp nối kẹp thép không gỉ tương tự như khớp nối vỏ, cấu trúc đơn giản, lắp ráp và tháo rời thuận tiện, phù hợp cho những trường hợp có tốc độ thấp (_tốc độ cầu là 5M / S), không va đập, và tải trọng rung động ổn định.Đối với khớp nối của trục thẳng đứng như máy khuấy.
3. Khớp nối kẹp sử dụng hai vỏ chia trục, được kẹp bằng bu lông để nhận ra kết nối của hai trục.Mô-men xoắn được truyền bởi ma sát giữa các bề mặt của hai nửa khớp nối, và chìa khóa phẳng được sử dụng như một phụ trợ.tham gia.
| Kích thước | Đường kính của lỗ | Mmax | D | L | L1 | L2 | L0 | n-d0 | d1 | d2 | a1 | b1 | l1 | l2 | R | f | b | t | Trọng lượng (kg) |
| (H8 / j7) | (H11 / h11) | (H11) | (H11) | ||||||||||||||||
| JQ-25 | 25 | 90 | 95 | 110 | 20 | 45 | 58 | 4-12 | 32 | 20 | 5 | 4 | 35 | 60 | 0,2 | 0,4 | số 8 | 28.3 | 4,47 |
| JQ-30 | 30 | 90 | 102 | 130 | 20 | 55 | 64 | 4-14 | 38 | 25 | 5 | 4 | 45 | 70 | 0,2 | 0,4 | số 8 | 33.3 | 4,47 |
| JQ-35 | 35 | 236 | 118 | 162 | 20 | 71 | 80 | 4-14 | 43 | 30 | 5 | 4 | 55 | 85 | 0,4 | 0,6 | 10 | 38.3 | 7.6 |
| JQ-40 | 40 | 236 | 118 | 162 | 20 | 71 | 80 | 4-14 | 48 | 35 | 5 | 6 | 55 | 85 | 0,4 | 0,6 | 12 | 43.3 | 7.6 |
| JQ-45 | 45 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 57 | 37 | 6 | 5 | 70 | 100 | 0,4 | 0,6 | 14 | 48.8 | 10,85 |
| JQ-50 | 50 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 62 | 42 | 6 | 5 | 70 | 100 | 0,4 | 0,6 | 14 | 53,8 | 10,85 |
| JQ-55 | 55 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 67 | 47 | 6 | 5 | 70 | 100 | 0,6 | 1 | 16 | 59.3 | 10,85 |
| JQ-60 | 60 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 73 | 50 | số 8 | 6 | 100 | 130 | 0,6 | 1 | 18 | 64.4 | 25.06 |
| JQ-65 | 65 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 78 | 55 | số 8 | 6 | 100 | 130 | 0,6 | 1 | 18 | 69.4 | 25.06 |
| JQ-70 | 70 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 83 | 60 | số 8 | 6 | 100 | 130 | 0,6 | 1 | 20 | 74,9 | 25.06 |
| JQ-80 | 80 | 2650 | 185 | 280 | 38 | 131 | 138 | 6-18 | 94 | 7 | 10 | số 8 | 110 | 145 | 0,6 | 1 | 22 | 85.4 | 30,16 |
| JQ-85 | 85 | 2650 | 185 | 280 | 38 | 121 | 138 | 6-18 | 99 | 75 | 10 | số 8 | 110 | 145 | 0,6 | 1 | 22 | 90.4 | 30,16 |
| JQ-90 | 90 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 105 | 80 | 10 | số 8 | 140 | 170 | 0,6 | 1 | 25 | 95.4 | 56,38 |
| JQ-95 | 95 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 110 | 85 | 10 | số 8 | 140 | 170 | 0,6 | 1 | 25 | 100.4 | 56,38 |
| JQ-100 | 100 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 115 | 90 | 10 | số 8 | 140 | 170 | 0,6 | 1 | 28 | 106,4 | 56,38 |
| JQ-105 | 105 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 120 | 95 | 10 | số 8 | 140 | 170 | 0,6 | 1 | 28 | 111.4 | 56,38 |
| JQ-110 | 110 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 125 | 100 | 12 | 10 | 160 | 200 | 0,6 | 1 | 28 | 116,4 | 90 |
| JQ-115 | 115 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 130 | 105 | 12 | 10 | 160 | 200 | 0,6 | 1 | 32 | 122.4 | 90 |
| JQ-120 | 120 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 135 | 110 | 12 | 10 | 160 | 200 | 0,6 | 1 | 32 | 127.4 | 90 |
| JQ-125 | 125 | 15000 | 280 | 440 | 54 | 193 | 210 | 8-23 | 140 | 115 | 14 | 12 | 180 | 225 | 0,6 | 1 | 32 | 132.4 | 125 |
| JQ-130 | 130 | 15000 | 280 | 440 | 54 | 193 | 210 | 8-23 | 146 | 118 | 14 | 12 | 180 | 225 | 0,6 | 1 | 32 | 137.4 | 125 |
| JQ-140 | 140 | 15000 | 300 | 440 | 54 | 193 | 230 | 8-23 | 158 | 128 | 14 | 12 | 180 | 225 | 0,6 | 1 | 36 | 148.4 | 125 |
| JQ-150 | 150 | 28000 | 340 | 500 | 64 | 218 | 260 | 8-33 | 170 | 134 | 16 | 14 | 200 | 255 | 0,6 | 1 | 36 | 158.4 | 215 |
| JQ-160 | 160 | 28000 | 340 | 500 | 64 | 218 | 260 | 8-33 | 180 | 144 | 16 | 14 | 200 | 255 | 0,6 | 1 | 40 | 169.4 | 215 |
| JQ-180 | 180 | 31000 | 380 | 560 | 72 | 244 | 300 | 8-33 | 200 | 162 | 18 | 16 | 240 | 285 | 1 | 1,5 | 45 | 190.4 | 350 |
| JQ-200 | 200 | 33750 | 420 | 640 | 80 | 280 | 340 | 8-33 | 220 | 182 | 20 | 18 | 270 | 325 | 1 | 1,5 | 45 | 210.4 | 516 |
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
Q1: Bạn là công ty thương mại hoặc nhà sản xuất?
A: Chúng tôi là nhà máy.
Q2: Bạn có cung cấp mẫu không?nó là miễn phí hay bổ sung?
A:: Có, chúng tôi có thể cung cấp mẫu nhưng không miễn phí. Thực tế chúng tôi có một nguyên tắc giá rất tốt, khi bạn thực hiện đơn đặt hàng số lượng lớn thì chi phí mẫu sẽ được trả lại cho bạn.
Q3: Thời gian giao hàng của bạn là bao lâu?
A: Nói chung là 10-15 ngày nếu hàng hóa trong kho.hoặc nó là 7-25 ngày nếu hàng hóa không có trong kho, đó là theo số lượng.
Q4: Bao lâu là bảo hành của bạn?
A: Bảo hành của chúng tôi là 12 tháng.
Q5: Bạn có thủ tục kiểm tra cho khớp nối không?
A: 100% tự kiểm tra trước khi đóng gói
Q6.Thanh toán của bạn là gì?
A: 1) 100% T / T.2) 30% trước, những người khác trước khi giao hàng.3) L / C Q7: Tôi có thể có một chuyến thăm nhà máy của bạn trước khi đặt hàng?A: Chắc chắn, chào mừng bạn đến thăm nhà máy của chúng tôi.
