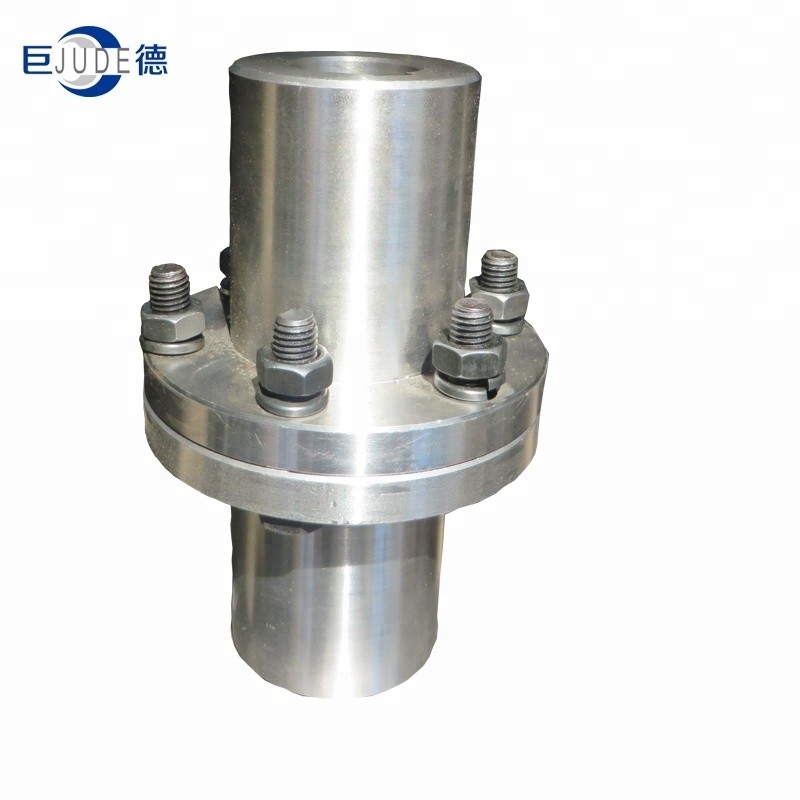

YL YLD Tiêu chuẩn Mặt bích Khớp nối cứng cáp Thép carbon tùy chỉnh
  • YL YLD Tiêu chuẩn Mặt bích Khớp nối cứng cáp Thép carbon tùy chỉnh
  • YL YLD Tiêu chuẩn Mặt bích Khớp nối cứng cáp Thép carbon tùy chỉnh
YL YLD Tiêu chuẩn Mặt bích Khớp nối cứng cáp Thép carbon tùy chỉnh

YL YLD Tiêu chuẩn Mặt bích Khớp nối cứng cáp Thép carbon tùy chỉnh

Nguồn gốc cangzhou 、 trung quốc
Hàng hiệu jude
Chứng nhận CE、ISO
Thông tin chi tiết sản phẩm
Các ngành áp dụng:
Nhà máy sản xuất, cửa hàng sửa chữa máy móc
Linh hoạt hoặc cứng nhắc:
Cứng rắn
Tiêu chuẩn hoặc Không tiêu chuẩn:
Tiêu chuẩn
Vật chất:
Thép
Mô men xoắn định mức:
63-100000
Kích thước lỗ:
22-250
Chiều dài trục lỗ:
38-410
RPM:
6300-1200
Quán tính quay:
0,006-20,55
Trọng lượng:
4,1-622
Màu sắc:
phong tục
phong tục:
Đúng
Tên sản phẩm:
YL Khớp nối mặt bích cứng
Làm nổi bật:

Khớp nối cứng mặt bích bằng gang

,

Khớp nối cứng mặt bích tùy chỉnh

,

Khớp nối mặt bích tiêu chuẩn bằng thép carbon

Mô tả Sản phẩm

YL YLD Tiêu chuẩn Mặt bích Khớp nối cứng cáp Thép carbon tùy chỉnh

Loại YLDKhớp nối mặt bích(Hay còn gọi là khớp nối mặt bích) là việc sử dụng bu lông để kết nối hai khớp nối nửa mặt bích (mặt bích) kiểu đĩa.Hai nửa khớp nối tương ứng được kết nối với hai trục bằng chìa khóa để thực hiện kết nối hai trục và truyền mô-men xoắn Và thể thao.

Khớp nối mặt bích kiểu YLD có cấu trúc đơn giản, chế tạo thuận tiện, chi phí thấp, công việc đáng tin cậy, lắp ráp và tháo gỡ đơn giản, bảo trì và mômen truyền lớn, có thể đảm bảo độ chính xác định tâm cao của hai trục.Nó thường được sử dụng cho tải.Truyền động trục ổn định, tốc độ cao hoặc độ chính xác cao.

Khớp nối mặt bích kiểu YLD không có hiệu suất bù hướng tâm, trục và góc.Nếu không đảm bảo được độ chính xác định tâm của hai trục trong quá trình sử dụng thì tuổi thọ, độ chính xác của bộ truyền và tần số truyền của khớp nối sẽ bị giảm.Gây ra rung động và tiếng ồn.

Mô tả Sản phẩm

YL YLD Tiêu chuẩn Mặt bích Khớp nối cứng cáp Thép carbon tùy chỉnh 0

Kích thước Mô-men xoắn Tốc độ r / min Bore d (h7) Chiều dài lỗ trục L D D1 chớp L0 Quán tính trọng lượng
Tn (N · m) Loại Y Loại J1 Số lượng Đường kính M (kg.m2) (Kilôgam)
  Thép Thép N Loại Y Loại J1
YL1 YLD1 10 13000 10 25 22 71 53 3 (3) M6 54 48 0,0018 0,94
11
12 32 27 68 58
14
16 42 30 88 64
18
19
20 52 38 108 80
22
YL2 YLD2 16 12000 12 32 27 80 64 4 (4) M6 68 58 0,0035 1,5
14
16 42 30 88 64
18
19
20 52 38 108 80
22
YL3 YLD3 25 10000 14 32 27 90 69 3 (3) M8 68 58 0,006 1,99
16 42 30
18
19 88 64
20 52 38 108 80
22
24 128 92
YL4 YLD4 40 9500 18 42 30 100 80 3 (3) M8 88 64 0,0093 2,47
19
20 52 38 108 80
22
24
25 62 44 128 92
28
YL5 YLD5 63 9000 22 52 38 105 85 4 (4) M8 108 80 0,013 3,19
24
25 62 44 128 92
28
30 82 60 168 124
32
YL6 YLD6 100 8000 24 52 38 110 90 4 (4) M8 108 80 0,017 3,99
25 62 44 128 92
28
30 82 60 168 124
32
35
YL7 YLD7 160 7600 28 62 44 120 95 4 (3) M10 128 92 0,029 5,66
30 82 60 168 124
32
35
38
40 112 84 228 172
YL8 YLD8 250 7000 32 82 60 130 105 4 (3) M10 169 125 0,043 7.29
35
38
40 112 84 229 173 6,53
42
45
YL9 YLD9 630 6800 38 82 60 140 115 6 (3) M10 169 125 0,064 9.53
112 84 229 173
40
42
45
48
50
YL10 YLD10 630 6000 45 160 130 6 (4) M12 0,112 12,46
48
50
55
56
60 142 107 289 219
YL11 YLD11 1000 5300 50 112 84 180 150 8 (4) M12 229 173 0,205 17,97
55
56
60 142 107 289 219
63
65
70
YL12 YLD12 1600 4700 60 200 170 12 (6) M12 0,443 30,62
63
65
70
71
75
80 52 38 349 269 0,463 29,52
YL13 YLD13 2500 4300 70 142 107 220 185 8 (6) M16 289 219 0,646 35,58
71
75
80 172 132 349 269
85
90
YL14 YLD14 4000 4800 80 172 132 250 215 12 (8) M16 350 270 1.353 57,13
85
90
95
100 110 212 167 430 340
YL15 YLD15 6300 3400 90 172 132 290 250 12 (6) M20 350 270 2.854 89,59
95
100 110 120 125 212 167 430 340
YL16 YLD16 10000 3000 100 110 120 125 340 290 12 (6) M24 5.271 119,57
130 140 252 202 510 410
YL17 YLD17 14000 2600 120 125 212 167 380 330 12 (6) M24 430 340 9.139 171,71
130 140 150 252 202 510 410
160 302 242 610 490
YL18 YLD18 20000 2300 140 150 252 202 420 360 12 (6) M30 510 410 17.883 263,5
160 170 180 302 242 610 490





hình ảnh sản phẩm

YL YLD Tiêu chuẩn Mặt bích Khớp nối cứng cáp Thép carbon tùy chỉnh 1YL YLD Tiêu chuẩn Mặt bích Khớp nối cứng cáp Thép carbon tùy chỉnh 2

Đóng gói & Vận chuyển

YL YLD Tiêu chuẩn Mặt bích Khớp nối cứng cáp Thép carbon tùy chỉnh 3

Về chúng tôi

YL YLD Tiêu chuẩn Mặt bích Khớp nối cứng cáp Thép carbon tùy chỉnh 4

Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.

Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.

Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
