Khớp nối linh hoạt lốp
>
|
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |

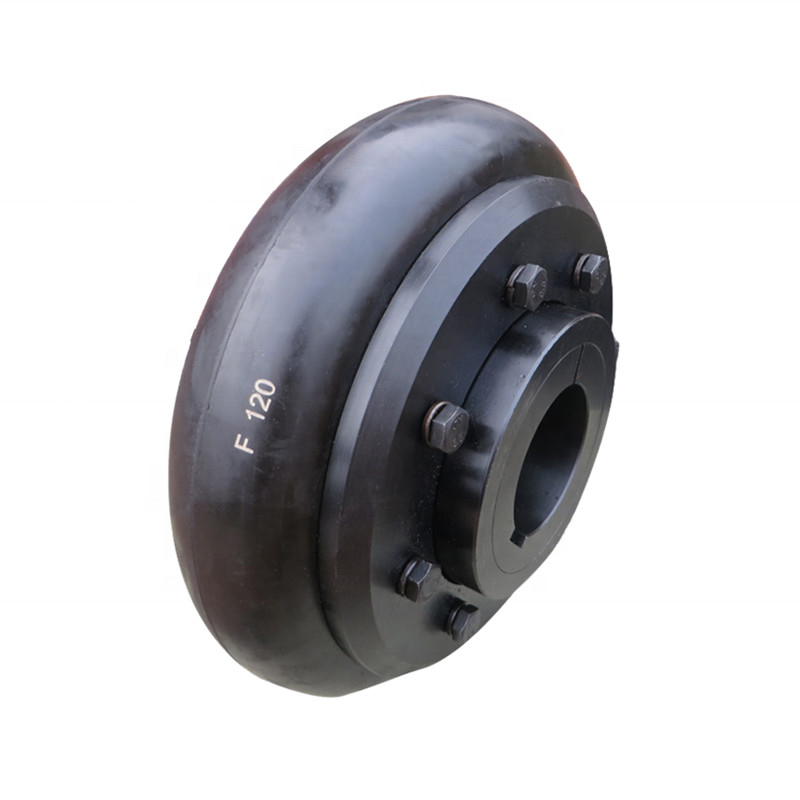

Khớp nối lốp loại F
Khớp nối kiểu lốp được chia làm hai loại: kiểu lồi và kiểu lõm.Loại lồi được chia thành ba loại: loại tích hợp có khung xương, loại tích phân không có xương và loại cắt xuyên tâm.
Mặt trong của vòng lốp được liên kết với khung thép bằng phương pháp lưu hóa, và một đai ốc được hàn vào lỗ bu lông trên khung.
Tính năng:
Khi lắp ráp, bu lông được kết nối với mặt bích của hai nửa khớp nối, và ma sát được tạo ra do ma sát giữa lốp và mặt cuối mặt bích bởi bu lông siết chặt, và biến dạng cắt xoắn xảy ra khi vòng lốp làm việc, nên khớp nối lốp Có độ đàn hồi cao, bù được độ dịch chuyển tương đối của hai trục, giảm chấn tốt, cấu tạo đơn giản, không cần bôi trơn, lắp ráp tháo rời và bảo dưỡng.
| Kích thước | Loại hình | Bush Không | L | E | Một | C | D | F | S | Trọng lượng | ||
| Thép | Thép | |||||||||||
| mm | inch | |||||||||||
| F40 | B | —— | 30 | 1 1/8 " | 33 | 22 | 104 | 82 | —— | —— | —— | 11 |
| F | 1008 | 25 | 1 " | |||||||||
| H | 1008 | 25 | 1 " | |||||||||
| F50 | B | —— | 38 | 1 1/2 " | 45 | 32 | 133 | 100 | 79 | —— | —— | 12,5 |
| F | 1210 | 32 | 1 1/4 " | 38 | 25 | |||||||
| H | 1210 | 32 | 1 1/4 " | |||||||||
| F60 | B | —— | 45 | 1 3/4 " | 55 | 38 | 165 | 125 | 70 | —— | —— | 16,5 |
| F | 1610 | 42 | 1 5/8 " | 42 | 25 | 103 | ||||||
| H | 1610 | 42 | 1 5/8 " | |||||||||
| F70 | B | —— | 50 | 2 " | 47 | 35 | 187 | 142 | 80 | 50 | 13 | 11,5 |
| F | 2012 | 50 | 2 " | 44 | 32 | |||||||
| H | 1610 | 42 | 1 5/8 " | 37 | 25 | |||||||
| F80 | B | —— | 60 | 2 3/8 " | 55 | 42 | 211 | 165 | 98 | 54 | 16 | 12,5 |
| F | 2517 | 60 | 2 1/2 " | 58 | 45 | |||||||
| H | 2012 | 50 | 2 " | 45 | 32 | |||||||
| F90 | B | —— | 75 | 3 " | 63,5 | 49 | 235 | 188 | 108 | 60 | 16 | 13,5 |
| F | 2517 | 60 | 2 1/2 " | 58,5 | 45 | |||||||
| H | 2517 | 60 | 2 1/2 " | |||||||||
| F100 | B | —— | 80 | 3 1/8 " | 70,5 | 56 | 254 | 216 | 120 | 62 | 16 | 13,5 |
| F | 3020 | 75 | 3 " | 64,5 | 51 | 125 | ||||||
| H | 2517 | 60 | 2 1/2 " | 58,5 | 45 | 113 | ||||||
| F110 | B | —— | 90 | 3 1/2 " | 75,5 | 63 | 279 | 233 | 128 | 62 | 16 | 12,5 |
| F | 3020 | 75 | 3 " | 63,5 | 51 | 134 | ||||||
| H | 3020 | 75 | 3 " | |||||||||
| F120 | B | —— | 100 | 4" | 84,5 | 70 | 314 | 264 | 140 | 67 | 16 | 14,5 |
| F | 3525 | 100 | 4" | 79,5 | 65 | 144 | ||||||
| H | 3020 | 75 | 3 " | 65,5 | 51 | |||||||
| F140 | B | —— | 125 | 5 " | 110,5 | 94 | 359 | 311 | 178 | 73 | 17 | 16 |
| F | 3525 | 100 | 4" | 81,5 | 65 | |||||||
| H | 3525 | 100 | 4" | |||||||||
| F160 | B | —— | 140 | 5 1/2 " | 117 | 120 | 402 | 345 | 187 | 78 | 19 | 15 |
| F | 4030 | 115 | 4 1/2 " | 92 | 77 | 197 | ||||||
| H | 4030 | 115 | 4 1/2 " | |||||||||
| F180 | B | —— | 150 | 6 " | 137 | 114 | 470 | 394 | 205 | 94 | 19 | 23 |
| F | 4535 | 125 | 5 " | 112 | 89 | |||||||
| H | 4535 | 125 | 5 " | |||||||||
| F200 | B | —— | 150 | 6 " | 138 | 114 | 508 | 429 | 205 | 103 | 19 | 24 |
| F | 4535 | 125 | 5 " | 113 | 89 | |||||||
| H | 4535 | 125 | 5 " | |||||||||
| F220 | B | —— | 160 | 6 1/4 " | 154,5 | 127 | 562 | 474 | 223 | 118 | 20 | 27,5 |
| F | 5040 | 125 | 5 " | 129,5 | 102 | |||||||
| H | 5040 | 125 | 5 " | |||||||||
| F250 | B | —— | 190 | 7 1/2 " | 161,5 | 132 | 628 | 532 | 254 | 125 | 20 | 29,5 |
