Khớp nối bánh răng linh hoạt
>
|
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |
| Số mô hình | GIICL |

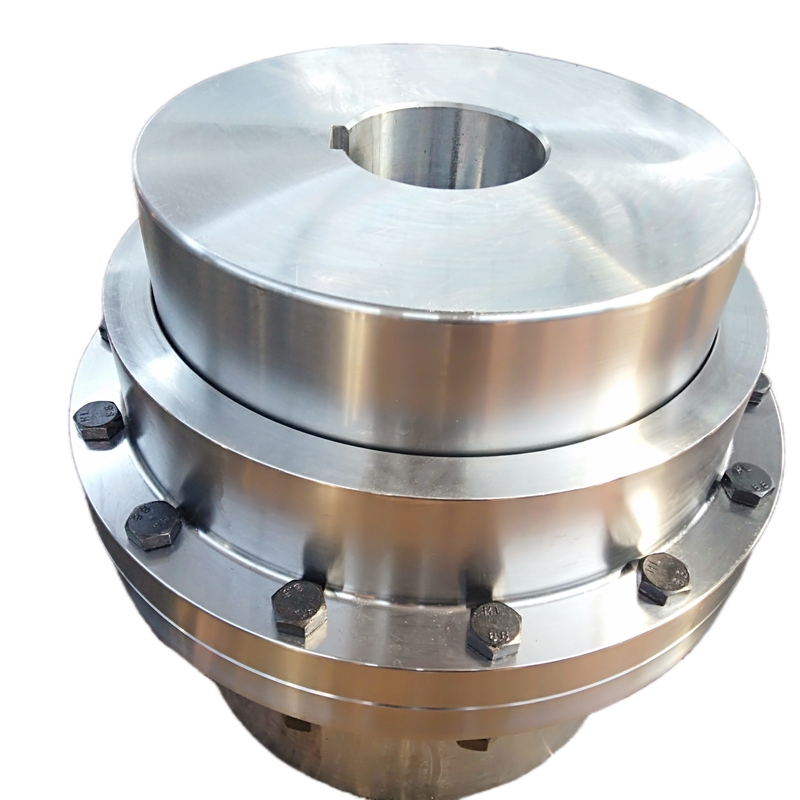

Các khớp nối bánh răng được thiết kế để truyền mô-men xoắn giữa hai trục không thẳng hàng.Chúng thường bao gồm hai khớp linh hoạt — một khớp được cố định vào mỗi trục — được kết nối bằng một trục chính, hoặc trục thứ ba.Khớp nối bánh răng kết nối động cơ truyền động với hộp số trong các cơ cấu vận thăng, nhưng nó cũng có thể kết nối hộp số trực tiếp với trống dây nhỏ hơn bằng cách sử dụng một nửa mặt bích.
Về thiết kế của chúng, các khớp nối bánh răng truyền mô-men xoắn thông qua các trục có răng bánh răng hình chóp nằm trong lưới vĩnh viễn với các răng bánh răng thẳng của ống bọc - một thiết kế cung cấp truyền mô-men xoắn cao nhất cho kích thước nhỏ nhất.Chúng cũng chạy ở tốc độ cao, phù hợp với kiểu bắt vít AGMA và bù cho sự lệch trục góc, hướng tâm và trục.
| Kích thước | Mô-men xoắn Tn Nm | Tốc độ [n] r / phút | Chán | Chiều dài | D | H | Một | C | Quán tính quay kg.m2 | Lube mL | Trọng lượng Kg |
| Y, J1 | |||||||||||
| dl, d2 | L | ||||||||||
| GIICL1 | 355 | 4000 | 14-35 | 38-82 | 103 | 2.0 | 36 | số 8 | 0,0035- 0,00375 | 51 | 3.1 |
| GIICL2 | 630 | 4000 | 16-45 | 38-112 | 115 | 2.0 | 42 | số 8 | 0,00550- 0,00675 | 70 | 3.5 |
| GIICL3 | 1000 | 4000 | 22-56 | 38-112 | 127 | 2.0 | 44 | số 8 | 0,010- 0,0113 | 68 | 7.0 |
| GIICL4 | 1600 | 4000 | 38-65 | 60-142 | 149 | 2.0 | 49 | số 8 | 0,02-0,0245 | 87 | 12,2 |
| GIICL5 | 2800 | 4000 | 40-75 | 84-142 | 167 | 2,5 | 55 | 10 | 0,0378- 0,0433 | 125 | 18.0 |
| GIICL6 | 4500 | 4000 | 45-90 | 84-172 | 187 | 2,5 | 56 | 10 | 0,0663- 0,0843 | 148 | 26,5 |
| GIICL7 | 6300 | 3750 | 50-105 | 84-212 | 204 | 3.5 | 60 | 10 | 0,103-0,151 | 175 | 39,2 |
| GIICL8 | 9000 | 3300 | 55-115 | 84-212 | 230 | 3.0 | 67 | 12 | 0,167-0,241 | 268 | 49,7 |
| GIICL9 | 14000 | 3000 | 60-135 | 107-252 | 256 | 3.0 | 69 | 12 | 0,316-0,470 | 310 | 79,6 |
| GIICL10 | 20000 | 2650 | 65-150 | 107-252 | 287 | 3.5 | 78 | 14 | 0,511-0,745 | 472 | 101 |
| GIICL11 | 31500 | 2350 | 70-175 | 107-302 | 325 | 3.5 | 81 | 14 | 1,096-1,588 | 550 | 161 |
| GIICL12 | 45000 | 2100 | 75-200 | 107-352 | 362 | 4.0 | 89 | 16 | 1.623-3.055 | 695 | 213 |
| GIICL13 | 63000 | 1850 | 150-225 | 202-352 | 412 | 4,5 | 98 | 18 | 3,925-4,918 | 1019 | 315 |
| GIICL14 | 100000 | 1650 | 170-250 | 242-410 | 462 | 5.5 | 172 | 22 | 8.025-9.725 | 3900 | 476 |
| GIICL15 | 160000 | 1500 | 190-285 | 282-470 | 512 | 5.5 | 182 | 22 | 14.300- 17.45 | 3700 | 696 |
| GIICL16 | 224000 | 1300 | 220-320 | 282-470 | 580 | 7.0 | 209 | 28 | 23,925-29,1 | 4500 | 913 |
| GIICL17 | 315000 | 1200 | 250-365 | 330-550 | 644 | 7.0 | 198 | 28 | 43.095- 53.725 | 4900 | 1322 |
| GIICL18 | 450000 | 1050 | 280-400 | 380-650 | 726 | 8.0 | 222 | 28 | 78.525- 99.500 | 7000 | Năm 1948 |
| GIICL19 | 630000 | 950 | 300-470 | 380-650 | 818 | 8.0 | 232 | 32 | 136,750- 175,5 | 8900 | 3026 |
Loại G20 Tiêu chuẩn có tay áo mặt bích gấp đôi
Đối với các kích thước 1010G đến 1055G,
| Kích thước ① | Đánh giá mô-men xoắn (Ib-in) ④ | Cho phép tốc độ RPM⑤ | Lỗ khoan tối đa ⑥ | Min Bore ⑦ | CpIgWtWith No Bore (lb) | Lube Wt (lb) | Một | B | C | D | F | H | J | M | KHOẢNG CÁCH | |
| G10 | G20 | |||||||||||||||
| 1010G | 10.080 | 8.000 | 1.875 | 0,50 | 9 | 10 | 0,09 | 4,56 | 3,50 | 1,69 | 2,70 | 3,30 | 0,55 | 1.53 | 2,00 | 0,125 |
| 1015G | 20.790 | 6.500 | 2.375 | 0,75 | 17 | 20 | 0,16 | 6,00 | 4,00 | 1,94 | 3,40 | 4,14 | 0,75 | 1,88 | 2,40 | 0,125 |
| 1020G | 37.800 | 5.600 | 2,875 | 1,00 | 30 | 35 | 0,25 | 7.00 | 5,00 | 2,44 | 4,14 | 4,98 | 0,75 | 2,34 | 3,00 | 0,125 |
| 1025G | 66.150 | 5.000 | 3.625 | 1,25 | 55 | 65 | 0,50 | 8,38 | 6,25 | 3.03 | 5.14 | 6.10 | 0,86 | 2,82 | 3,60 | 0,188 |
| 1030G | 107.100 | 4.400 | 4.125 | 1,50 | 85 | 95 | 0,80 | 9,44 | 7.37 | 3,59 | 6,00 | 7.10 | 0,86 | 3,30 | 4,20 | 0,188 |
| 1035G | 163.800 | 3.900 | 4.875 | 2,00 | 135 | 150 | 1,20 | 11.00 | 8,63 | 4,19 | 7.00 | 8,32 | 1.12 | 3,84 | 5.10 | 0,250 |
| 1040G | 270,900 | 3.600 | 5.750 | 2,50 | 195 | 215 | 2,00 | 12,50 | 9,75 | 4,75 | 8.25 | 9,66 | 1.12 | 4,38 | 5,70 | 0,250 |
| 1045G | 371.700 | 3.200 | 6.750 | 3,00 | 280 | 300 | 2,30 | 13,62 | 10,93 | 5,31 | 9,25 | 1,079 | 1.12 | 4,84 | 6,50 | 0,312 |
| 1050G | 500,900 | 2.900 | 7.375 | 3,50 | 390 | 420 | 3,90 | 15,31 | 12,37 | 6,03 | 10.00 | 12.04 | 1,50 | 5.54 | 7.20 | 0,312 |
| 1055G | 655.200 | 2.650 | 8.250 | 4,00 | 525 | 550 | 4,90 | 16,75 | 13,56 | 6,62 | 11.00 | 13,16 | 1,50 | 6.22 | 8.00 | 0,312 |
| 1060G | 800.100 | 2.450 | 9.125 | 4,50 | 675 | 7.00 | 18,00 | 15,13 | 7.41 | 12.00 | 14,41 | LOO | 6,66 | 9.00 | 0,312 | |
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
