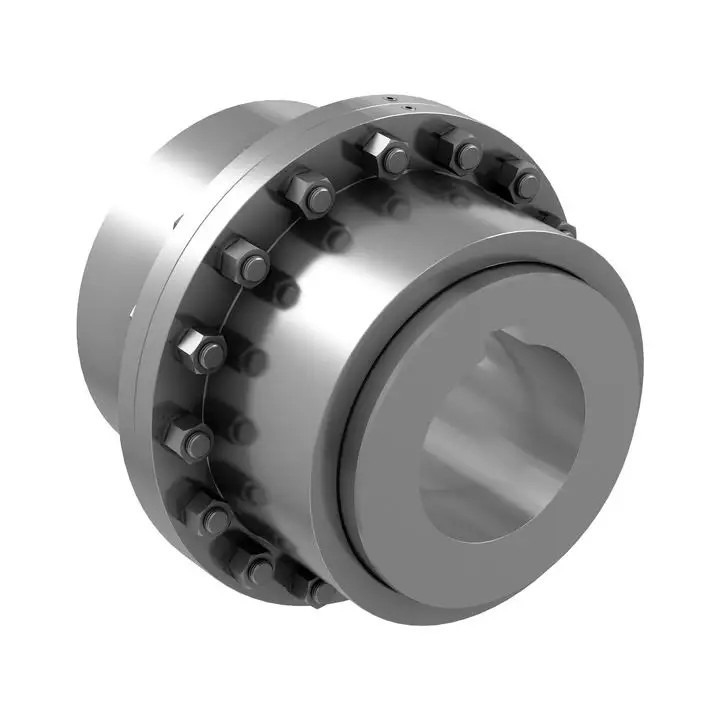

Khớp nối bánh răng CL (JB / ZQ4218-86)
Khớp nối bánh răng loại CL thích hợp để nối trục truyền động hai trục ngang.Nó có khả năng bù lại độ lệch tương đối của hai trục và thuộc loại khớp nối cứng có thể di chuyển được. Hai lớp vỏ ngoài có răng bên trong và hai lớp bọc có răng bên ngoài.Các tay áo và trục được nối với nhau bằng các khóa.Hai lớp vỏ bên ngoài được nối với nhau bằng bu lông.Một vòng đệm được bố trí giữa vỏ và ống bọc.
* Kích thước và thông số chính của khớp nối bánh răng CL (JB / ZQ4218-86)
| Người mẫu | Mô-men xoắn danh nghĩa KN · m |
Tốc độ, vận tốc vòng / phút |
Chán d1, d2, dz |
Chiều dài của lỗ khoan | Một | B | D | D1 | D2 | C | C1 | C2 | e | Quán tính quay kg · m |
Khối lượng Kilôgam |
|
| Y | J1 Z2 |
|||||||||||||||
| L | ||||||||||||||||
| mm | ||||||||||||||||
| CL1 | 710 | 3780 | 18,19 | 42 | 30 | 49 | 106 | 170 | 110 | 55 | 16 | - | - | 12 | 0,03 | 7.8 |
| 20,22,24 | 52 | 38 | 6 | 18,5 | 18,5 | |||||||||||
| 25,28 | 62 | 44 | 2,5 | 14 | 18,5 | |||||||||||
| 30,32,35,38 | 82 | 60 | 11 | - | ||||||||||||
| 40 | 112 | 84 | ||||||||||||||
| CL2 | 1400 | 3000 | 30,32,35,38 | 82 | 60 | 75 | 134 | 185 | 125 | 70 | 2,5 | 13 | 22 | 12 | 0,05 | 12,5 |
| 40,42,45 | 112 | 84 | 28 | |||||||||||||
| 48,50 | ||||||||||||||||
| CL3 | 3150 | 2400 | 40,42,45 | 112 | 84 | 92 | 170 | 220 | 150 | 90 | 2,5 | 15 | 28 | 18 | 0,13 | 26,9 |
| 48,50,55,56 | ||||||||||||||||
| 60 | 142 | 107 | 36 | |||||||||||||
| CL5 | 8000 | 1680 | 50,55,56 | 112 | 84 | 145 | 220 | 290 | 200 | 130 | 5 | 30 | 40 | 25 | 0,45 | 55,8 |
| 60,63,65,70 | 142 | 107 | ||||||||||||||
| 71,75 | ||||||||||||||||
| 80,85,90 | 172 | 132 | ||||||||||||||
| CL6 | 11200 | 1500 | 60,63,65 | 142 | 107 | 160 | 246 | 320 | 230 | 140 | 5 | 25 | - | 25 | 0,70 | 79,9 |
| 70,71,75 | ||||||||||||||||
| 80,85,90,95 | 172 | 132 | ||||||||||||||
| 100.110 | 212 | 167 | ||||||||||||||
| CL7 | 18000 | 1270 | 65,70,71,75 | 142 | 107 | 185 | 286 | 350 | 260 | 170 | 5 | 40 | 40 | 30 | 1,15 | 109,5 |
| 80,85,90,95 | 172 | 132 | 25 | 45 | ||||||||||||
| 100.110.120 | 212 | 167 | ||||||||||||||
| CL8 | 22400 | 1140 | 80,85,90,95 | 172 | 132 | 210 | 325 | 380 | 315 | 190 | 5 | 35 | 45 | 30 | 2,38 | 133,8 |
| 100.110.120 | 212 | 167 | ||||||||||||||
| 130.140 | 252 | 202 | 30 | |||||||||||||
| CL9 | 28000 | 1000 | 90,95 | 172 | 132 | 220 | 335 | 430 | 365 | 210 | 5 | 40 | - | 30 | 3.55 | 171 |
| 100.110.120.125 | 212 | 167 | 30 | |||||||||||||
| 130.140.150 | 252 | 202 | ||||||||||||||
| 160 | 302 | 242 | ||||||||||||||
| CL10 | 50000 | 850 | 110.120.125 | 212 | 167 | 245 | 365 | 490 | 420 | 260 | 5 | 30 | - | 30 | 7.00 | 275,8 |
| 130.140.150 | 252 | 202 | ||||||||||||||
| 160.170.180 | 302 | 242 | ||||||||||||||
| CL11 | 71000 | 750 | 120.125 | 212 | 167 | 280 | 405 | 545 | 470 | 330 | 5 | 40 | - | 35 | 13,75 | 385 |
| 130.140.150 | 252 | 202 | ||||||||||||||
| 160.170.180 | 302 | 242 | 35 | |||||||||||||
| 190.200.220 | 352 | 282 | ||||||||||||||
| CL12 | 100000 | 660 | 140.150 | 252 | 202 | 350 | 485 | 590 | 520 | 340 | 5 | 45 | - | 35 | 21,5 | 540 |
| 160.170.180 | 302 | 242 | 38 | |||||||||||||
| 190.200.220 | 352 | 282 | ||||||||||||||
| 240.250 | 410 | 330 | ||||||||||||||
| CL13 | 140000 | 600 | 160.170.180 | 302 | 242 | 375 | 524 | 680 | 590 | 380 | 7,5 | 45 | - | 40 | 40,00 | 798,3 |
| 190.200.220 | 352 | 282 | ||||||||||||||
| 240.250.260 | 410 | 330 | ||||||||||||||
| 280 | 470 | 380 | ||||||||||||||
| CL14 | 200000 | 540 | 180 | 302 | 242 | 405 | 565 | 730 | 650 | 450 | 7,5 | 50 | - | 40 | 53,75 | 976,6 |
| 190.200.220 | 352 | 282 | ||||||||||||||
| 240.250.260 | 410 | 330 | ||||||||||||||
| 280.300.320 | 470 | 380 | ||||||||||||||
| CL15 | 250000 | 480 | 200.220 | 352 | 282 | 480 | 644 | 780 | 700 | 480 | 7,5 | 50 | - | 40 | 81,25 | 1182,5 |
| 240.250.260 | 410 | 300 | ||||||||||||||
| 280.300.320 | 470 | 380 | ||||||||||||||
| 340.360 | 550 | 450 | ||||||||||||||
| CL16 | 355000 | 425 | 240.250.260 | 410 | 330 | 535 | 720 | 900 | 785 | 530 | 10 | - | - | 50 | 150 | 1936 |
| 280.300.320 | 470 | 380 | ||||||||||||||
| 340.360.380 | 550 | 450 | ||||||||||||||
| 400 | 650 | 540 | ||||||||||||||
| CL17 | 560000 | 380 | 260 | 410 | 330 | 625 | 800 | 1000 | 885 | 630 | 10 | - | - | 50 | 285 | 2700 |
| 280.300.320 | 470 | 380 | ||||||||||||||
| 340.360.380 | 550 | 450 | ||||||||||||||
| 400.420.440.450 | 650 | 540 | ||||||||||||||
| CL18 | 710000 | 330 | 300.320 | 470 | 380 | 71 | 900 | 1100 | 990 | 710 | 10 | - | - | 50 | 400 | 3669 |
| 340.360.380 | 550 | 450 | ||||||||||||||
| 400.420.440.450 | 650 | 540 | ||||||||||||||
| 460.480.500 | ||||||||||||||||
| CL19 | 1000000 | 300 | 360.380 | 550 | 450 | 730 | 910 | 1250 | 1090 | 800 | 15 | - | - | 60 | 675 | 5138 |
| 400.420.440.450 | 650 | 540 | ||||||||||||||
| 460.480.500 | 800 | 680 | ||||||||||||||
| 530.560 | ||||||||||||||||
Ghi chú:
1. Khối lượng khớp nối và quán tính quay được tính gần đúng bằng đường kính nhỏ nhất và chiều dài lớn nhất của lỗ khoan.
2. Đường kính lỗ khoan dz <140mm.
3. Lỗ khoan kiểu J1 không cần vách ngăn đầu trục theo yêu cầu.
4. Tiêu chuẩn này chỉ áp dụng cho các sản phẩm cũ.
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
Q1: Bạn là công ty thương mại hoặc nhà sản xuất?
A: Chúng tôi là nhà máy.
Q2: Bạn có cung cấp mẫu không?nó là miễn phí hay bổ sung?
A:: Có, chúng tôi có thể cung cấp mẫu nhưng không miễn phí. Thực tế chúng tôi có một nguyên tắc giá rất tốt, khi bạn thực hiện đơn đặt hàng số lượng lớn thì chi phí mẫu sẽ được trả lại cho bạn.
Q3: Thời gian giao hàng của bạn là bao lâu?
A: Nói chung là 10-15 ngày nếu hàng hóa trong kho.hoặc nó là 7-25 ngày nếu hàng hóa không có trong kho, đó là theo số lượng.
Q4: Bao lâu là bảo hành của bạn?
A: Bảo hành của chúng tôi là 12 tháng.
Q5: Bạn có thủ tục kiểm tra cho khớp nối không?
A: 100% tự kiểm tra trước khi đóng gói
Q6.Thanh toán của bạn là gì?
A: 1) 100% T / T.2) 30% trước, những người khác trước khi giao hàng.3) L / C Q7: Tôi có thể có một chuyến thăm nhà máy của bạn trước khi đặt hàng?A: Chắc chắn, chào mừng bạn đến thăm nhà máy của chúng tôi.
