Khớp nối hàm linh hoạt
>
|
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |

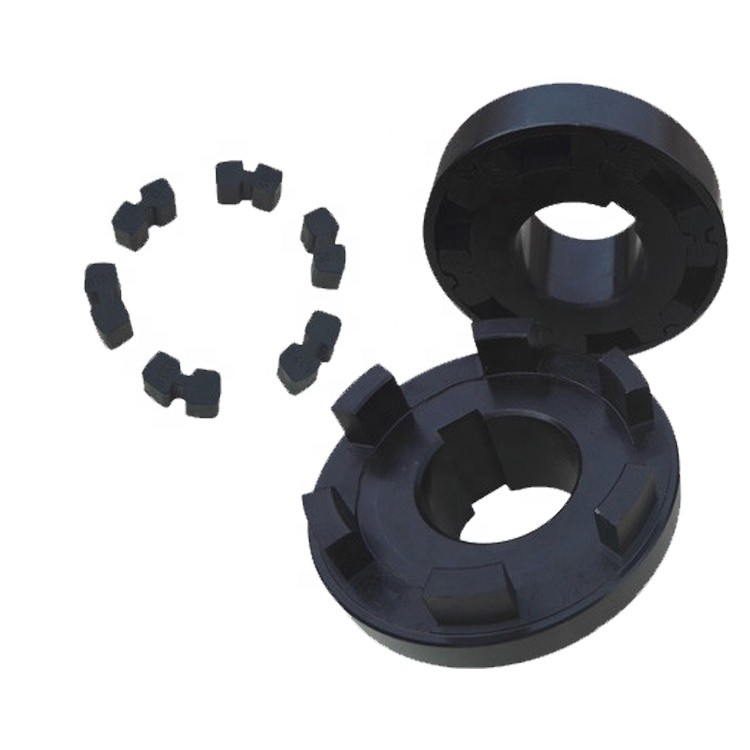

Khớp nối đàn hồi HTLA-HMột số bộ phận đàn hồi hình chữ H được sử dụng và các khối lồi của nửa khớp nối chính và nửa đầu dẫn động được chèn tương ứng giữa các bộ phận đàn hồi hình chữ H để nhận ra khớp nối của hai nửa khớp nối.Khớp nối khối đàn hồi kiểu H có cấu trúc đơn giản, kích thước nhỏ gọn, chế tạo thuận tiện, chi phí thấp, lắp ráp và tháo rời thuận tiện, và có khả năng bù trừ tốt cho độ lệch tương đối của hai trục, giảm rung và hiệu suất đệm.Nó phù hợp để kết nối hai trục truyền động đồng trục..
Mô hình cụ thể: Khớp nối khối đàn hồi hình chữ H loại HTLA, Khớp nối khối đàn hồi hình chữ H loại HTLB
| người mẫu | Mômen xoắn danh định Tn / N · m | Tốc độ cho phép [n] / r · min-1 | Đường kính lỗ trục d1, d2, dz | Chiều dài của lỗ trục | b | b1 | D | D1 | S | Mômen quán tính I / kg · m2 | Khối lượng m / kg | ||||
| Loại Y | J1, loại Z | Loại Y loại J1 | Z 型 | ||||||||||||
| sắt | Thép | L | L1 | L | |||||||||||
| HTLA1 | 18 | 5000 | 12, 14 | 32 | 27 | - | số 8 | 22 | 20 | 58 | 40 | 2 | 0,0003 | 1 | |
| 16, 18, 19 | 42 | 30 | 44 | ||||||||||||
| 20, 22, 24 | 52 | 38 | 52 | ||||||||||||
| HTLA2 | 31,5 | 5000 | 16, 18, 19 | 42 | 30 | 48 | số 8 | 26 | 20 | 70 | 48 | 0,0006 | 1,65 | ||
| 20, 22, 24 | 52 | 38 | 56 | ||||||||||||
| 25, 28 | 62 | 44 | 62 | ||||||||||||
| HTLA3 | 63 | 5000 | 20, 22, 24 | 52 | 38 | 60 | 10 | 32 | 21 | 82 | 60 | 0,0017 | 3,22 | ||
| 25, 28 | 62 | 44 | 66 | ||||||||||||
| 30, 32 | 82 | 60 | 82 | ||||||||||||
| HTLA4 | 100 | 5000 | 24 | 52 | 38 | 66 | 12 | 40 | 24 | 95 | 70 | 0,0041 | 5,15 | ||
| 25, 28 | 62 | 44 | 72 | ||||||||||||
| 30-32-35 | 82 | 60 | 88 | ||||||||||||
| 40 | 112 | 84 | 112 | ||||||||||||
| HTLA5 | 160 | 5000 | 28 | 62 | 44 | 72 | 14 | 42 | 27 | 110 | 80 | 0,014 | 10,85 | ||
| 30-32-35 | 82 | 60 | 88 | ||||||||||||
| 40, 42, 45 | 112 | 84 | 112 | ||||||||||||
| HTLA6 | 250 | 4500 | 5000 | 32, 35, 38 | 82 | 60 | 88 | 17 | 45 | 31 | 125 | 92 | 0,014 | 10,85 | |
| 40-42-45 | 112 | 84 | 112 | ||||||||||||
| 50 | - | ||||||||||||||
| HTLA7 | 355 | 4000 | 5000 | 38 | 82 | 60 | 88 | 20 | 48 | 34 | 140 | 100 | 0,02 | 12,97 | |
| 40-42-45 | 112 | 84 | 112 | ||||||||||||
| 50, 55, 56 | |||||||||||||||
| HTLA8 | 560 | 3500 | 4700 | 42, 45, 48 | 20 | 55 | 39 | 160 | 110 | 0,033 | 20.15 | ||||
| 50, 55, 56 | |||||||||||||||
| 60, 63, 65 | 142 | 107 | 142 | ||||||||||||
| HTLA9 | 900 | 3100 | 4200 | 50, 55, 56 | 112 | 84 | 119 | 20 | 55 | 42 | 180 | 125 | 0,061 | 26.12 | |
| 60, 63, 65, 70, 71, 75 | 142 | 107 | 147 | ||||||||||||
| HTLA10 | 1400 | 2800 | 3800 | 60, 63, 65 | 22 | 62 | 47 | 200 | 140 | 0,13 | 38,9 | ||||
| 70, 71, 75 | |||||||||||||||
| 80, 85 | 172 | 132 | 172 | ||||||||||||
| HTLA11 | 2000 | 2500 | 3300 | 65-70-71 | 142 | 107 | 147 | 22 | 62 | 52 | 225 | 150 | 0,19 | 43,13 | |
| 80, 85, 90 | 172 | 132 | 172 | ||||||||||||
| HTLA12 | 2800 | 2200 | 3000 | 71, 75 | 142 | 107 | 152 | 22 | 67 | 60 | 250 | 165 | 3 | 0,33 | 57,55 |
| 80-85-90 | 172 | 132 | 177 | ||||||||||||
| 100 | 212 | 167 | 212 | ||||||||||||
| HTLA13 | 4000 | 2000 | 2700 | 80-85-90 | 172 | 132 | 177 | 24 | 69 | 65 | 280 | 180 | 0,52 | 80,33 | |
| 100, 110 | 212 | 167 | 212 | ||||||||||||
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
Q1: Bạn là công ty thương mại hoặc nhà sản xuất?
A: Chúng tôi là nhà máy.
Q2: Bạn có cung cấp mẫu không?nó là miễn phí hay bổ sung?
A:: Có, chúng tôi có thể cung cấp mẫu nhưng không miễn phí. Thực tế chúng tôi có một nguyên tắc giá rất tốt, khi bạn thực hiện đơn đặt hàng số lượng lớn thì chi phí mẫu sẽ được trả lại cho bạn.
Q3: Thời gian giao hàng của bạn là bao lâu?
A: Nói chung là 10-15 ngày nếu hàng hóa trong kho.hoặc nó là 7-25 ngày nếu hàng hóa không có trong kho, đó là theo số lượng.
Q4: Bao lâu là bảo hành của bạn?
A: Bảo hành của chúng tôi là 12 tháng.
Q5: Bạn có thủ tục kiểm tra cho khớp nối không?
A: 100% tự kiểm tra trước khi đóng gói
Q6.Thanh toán của bạn là gì?
A: 1) 100% T / T.2) 30% trước, những người khác trước khi giao hàng.3) L / C Q7: Tôi có thể có một chuyến thăm nhà máy của bạn trước khi đặt hàng?A: Chắc chắn, chào mừng bạn đến thăm nhà máy của chúng tôi.
