Khớp nối hàm linh hoạt
>
|
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |

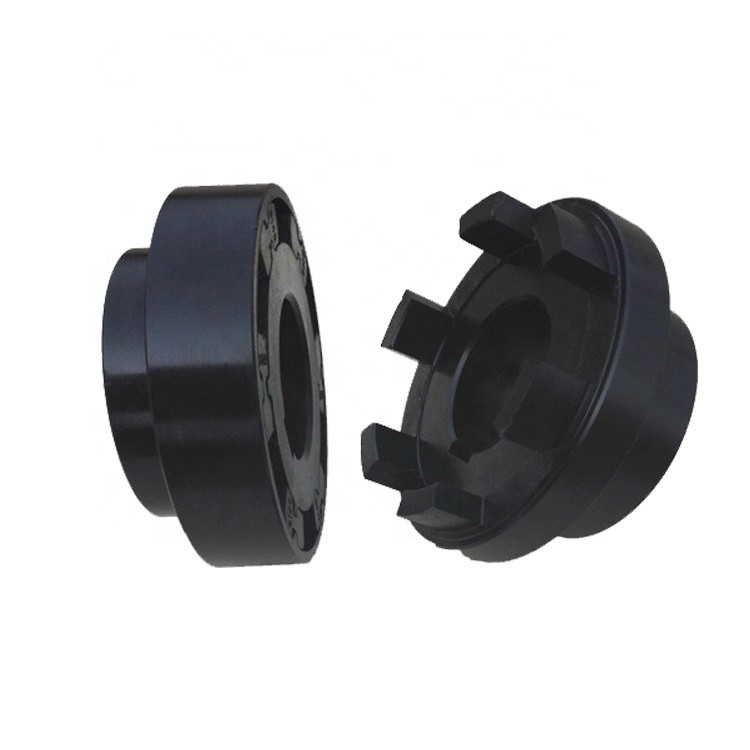

Khớp nối đàn hồi HTLB-H Là khớp nối khối đàn hồi hình chữ H.Khớp nối khối đàn hồi hình chữ H sử dụng một số bộ phận đàn hồi hình chữ H và chèn các khối lồi của nửa khớp nối chính và nửa đầu dẫn động giữa các bộ phận đàn hồi hình chữ H để nhận ra kết nối của hai nửa khớp nối..Khớp nối khối đàn hồi kiểu chữ H có cấu tạo đơn giản, kích thước nhỏ gọn, thuận tiện chế tạo, giá thành rẻ, thuận tiện trong lắp ráp và tháo rời, có tính chất bù trừ độ lệch tương đối của hai trục, giảm chấn và đệm, và Thích hợp để kết nối hai trục truyền động đồng trục. Nhiệt độ làm việc là -30-80 độ C và mô-men xoắn danh định được truyền là 18-63000N.m.
1. Các khớp nối cung cấp một loạt các lựa chọn trung tâm và phần tử để đáp ứng các nhu cầu khác nhau.
2. Chúng có thể hấp thụ chấn động và phục vụ cho sự sai lệch ngẫu nhiên và làm giảm các dao động biên độ nhỏ.
3. Các nguyên tố NBR, Urethane, Hytrel.
4. Yêu cầu tùy chỉnh có sẵn.
| người mẫu | Mômen xoắn danh định Tn / N · m | Tốc độ cho phép [n] / r · min-1 | Đường kính lỗ trục d1, d2 | Chiều dài của lỗ trục | B | D | D1 | D2 | S | P | Mômen quán tính I / kg · m2 | Khối lượng m / kg | ||
| Loại Y | Loại J1 | |||||||||||||
| sắt | Thép | L | L1 | |||||||||||
| HTLB1 | 160 | 5000 | 5000 | 28 | 62 | 44 | 49 | 110 | 80 | 62 | 2 | 33 | 0,007 | 6 |
| 30-32-35 | 82 | 60 | ||||||||||||
| 40 *, 42 *, 45 * | 112 | 84 | ||||||||||||
| HTLB2 | 250 | 4500 | 32, 35, 38 | 82 | 60 | 56 | 125 | 92 | 75 | 38 | 0,012 | 9.2 | ||
| 40,42,45,48 *, 50 * | 112 | 84 | ||||||||||||
| HTLB3 | 355 | 4000 | 5000 | 38 | 82 | 60 | 62 | 140 | 100 | 80 | 43 | 0,02 | 11,2 | |
| 40,42,45,48,50,55 *, 56 * | 112 | 84 | ||||||||||||
| HTLB4 | 560 | 3500 | 4700 | 42, 45, 48, 50, 55, 56 | 69 | 160 | 110 | 95 | 47 | 0,039 | 17,8 | |||
| 60 *, 63 *, 65 * | 142 | 107 | ||||||||||||
| HTLB5 | 900 | 3100 | 4200 | 50, 55, 56 | 112 | 84 | 74 | 180 | 125 | 108 | 50 | 0,072 | 25.4 | |
| 60,63,65,70 *, 71 *, 75 * | 142 | 107 | ||||||||||||
| HTLB6 | 1400 | 2800 | 3800 | 60, 63, 65, 70, 71, 75 | 81 | 200 | 140 | 122 | 53 | 0,117 | 31.3 | |||
| 80 *, 85 * | 172 | 132 | ||||||||||||
| HTLB7 | 2000 | 2500 | 3300 | 65-70-71 | 142 | 107 | 92 | 225 | 150 | 138 | 61 | 0,183 | 43.4 | |
| 80, 85, 90 * | 172 | 132 | ||||||||||||
| HTLB8 | 2800 | 2200 | 3000 | 71, 75 | 142 | 107 | 105 | 250 | 165 | 155 | 3 | 69 | 0,35 | 58,5 |
| 80-85-90 | 172 | 132 | ||||||||||||
| 100 * | 212 | 167 | ||||||||||||
| HTLB9 | 4000 | 2000 | 2700 | 80-85-90 | 172 | 132 | 110 | 280 | 180 | 172 | 73 | 0,55 | 81 | |
| 100, 110 * | 212 | 167 | ||||||||||||
| HTLB10 | 5600 | 1800 | 2400 | 90, 95 | 172 | 132 | 120 | 315 | 200 | 200 | 78 | 0,9 | 98,9 | |
| 100-110-120 | 212 | 167 | ||||||||||||
| HTLB11 | 7100 | 1600 | 2100 | 100-110-120 | 128 | 350 | 230 | 230 | 83 | 1,6 | 152 | |||
| 130, 140 | 252 | 202 | ||||||||||||
| HTLB12 | 10000 | 1400 | 1900 | 110, 120, 125 | 212 | 167 | 137 | 400 | 250 | 250 | 88 | 2,7 | 182,8 | |
| 130, 140, 150 | 252 | 202 | ||||||||||||
| HTLB13 | 12500 | 1300 | 1700 | 120, 125 | 212 | 167 | 155 | 440 | 265 | 265 | 5 | 99 | 3,9 | 204 |
| 130, 140, 150 | 252 | 202 | ||||||||||||
| 160 | 302 | 242 | ||||||||||||
| HTLB14 | 16000 | 1200 | 1500 | 130, 140, 150 | 252 | 202 | 160 | 480 | 300 | 300 | 104 | 5.9 | 277,6 | |
| 160, 170 | 302 | 242 | ||||||||||||
| HTLB15 | 20000 | 1100 | 1400 | 140, 150 | 252 | 202 | 175 | 520 | 315 | 315 | 115 | 8.6 | 348,3 | |
| 160, 170, 180 | 302 | 242 | ||||||||||||
| HTLB16 | 28000 | 1000 | 1300 | 160, 170, 180 | 201 | 560 | 320 | 320 | 6 | 125 | 13,9 | 496,9 | ||
| 190, 200 | 352 | 282 | ||||||||||||
| HTLB17 | 35500 | 900 | 1200 | 170, 180 | 302 | 242 | 215 | 610 | 352 | 352 | 135 | 20,2 | 582 | |
| 190, 200, 220 | 352 | 282 | ||||||||||||
| HTLB18 | 45000 | 860 | 1100 | 180 | 302 | 242 | 234 | 660 | 384 | 384 | 145 | 29,7 | 706,2 | |
| 190, 200, 220 | 352 | 280 | ||||||||||||
| 240 | 410 | 330 | ||||||||||||
| HTLB19 | 63000 | 800 | 1000 | 200, 220 | 352 | 280 | 246 | 710 | 416 | 416 | 155 | 43,2 | 917,2 | |
