Khớp nối hàm linh hoạt
>
|
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |
| Số mô hình | NM148 |

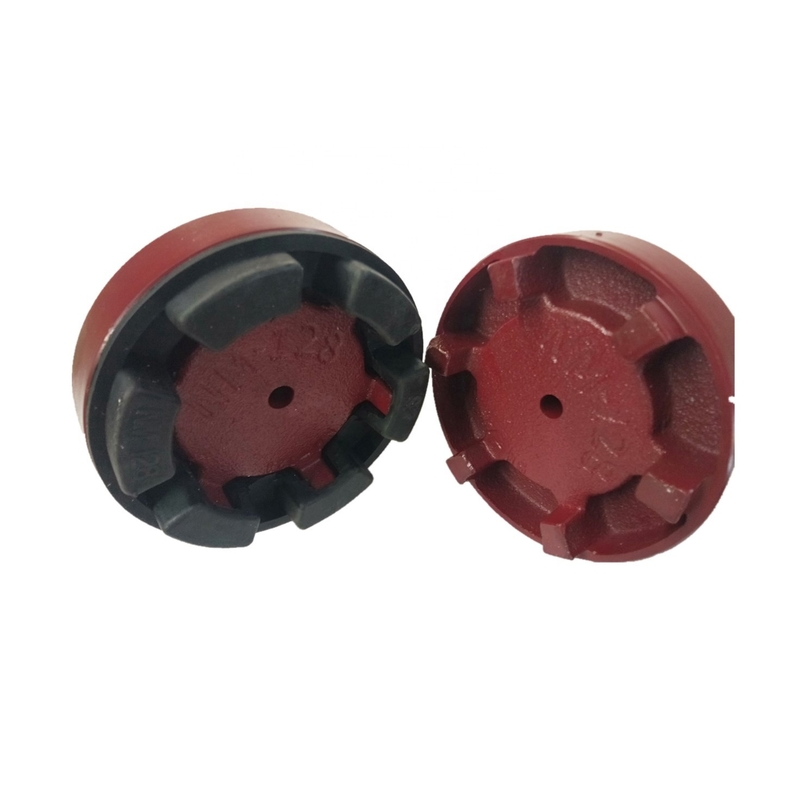

Khớp nối trục mềm bằng gang NM là một chốt hình trụ làm bằng một số vật liệu phi kim loại, được đặt giữa hai mặt của khớp nối và mặt trong của vòng ngoài, đồng thời là thiết bị truyền mômen quay qua chốt cột để nhận kết nối giữa hai nửa khớp nối.
Khớp nối trục mềm bằng gang NM giữa thanh trượt làm bằng vải bakelite hoặc polyurethane, thích hợp cho tốc độ cao, momen xoắn lớn, không bị va đập mạnh hai đầu nối.Mã tiêu chuẩn của ngành công nghiệp máy bơm là Bl104.Mômen xoắn tối đa cho phép là 850N m, và đường kính trục tối đa là 50mm.
Các đặc điểm của Khớp nối Nhện NM Xưởng sản xuất Trung Quốc:
1. Nó có kích thước nhỏ, chất lượng nhẹ, cấu tạo đơn giản, thuận tiện trong lắp đặt và giá thành rẻ.Nó thường được sử dụng trong các dịp quyền lực nhỏ.
2, mô-men xoắn truyền lớn, và trong cùng một mô-men xoắn, hầu hết đường kính quay nhỏ hơn khớp nối răng, và nó có thể thay thế một phần khớp nối răng.
3, lực quán tính nhỏ, nó phù hợp cho kết nối hai trục với mô-men xoắn nhỏ, tốc độ cao và không có va chạm mạnh.Mômen truyền của thanh trượt nylon nhỏ, nhưng nó phù hợp hơn cho hoạt động tốc độ cao mà không cần bôi trơn.
| Các thông số cơ bản và kích thước chính của khớp nối bơm NM (mm) | ||||||||||
| Kích thước | Mô-men xoắn Tn N / m | Tốc độ tối đa RPM | Đường kính lỗ khoan | DI | D | L | không gian & dung sai cố định | Trọng lượng | ||
| Trên danh nghĩa | Max | Min | Nax | |||||||
| NM50 | 1,3 | 2.3 | 13500 | 7 | 19 | 33 | 50 | 31 | 2. 0 ± 0.5 | 0,48 |
| NM67 | 2,2 | 4 | 10000 | 9 | 28 | 46 | 67 | 37 | 2,0 ± 0,5 | 1,02 |
| NM82 | 5 | 9 | 8000 | 10 | 32 | 53 | 82 | 47 | 3. 0 ± l | 1,88 |
| NM97 | 10,5 | 19 | 7000 | 12 | 42 | 69 | 97 | 59 | 3. 0 ± l | 3.54 |
| NM112 | 16,7 | 30 | 6000 | 14 | 48 | 79 | 112 | 70 | 3. 5 ± 1 | 5,4 |
| NM128 | 26,7 | 48 | 5000 | 18 | 55 | 90 | 128 | 80 | 3. 5 ± 1 | 8.1 |
| NM148 | 41,7 | 75 | 7500 | 22 | 65 | 107 | 148 | 93 | 3. 5 ± 1 | 13,5 |
| NM168 | 69,5 | 125 | 4000 | 28 | 75 | 124 | 167 | 106 | 3. 5 ± 1.5 | 19.3 |
| NM194 | 112 | 200 | 3500 | 32 | 85 | 140 | 194 | 110 | 3. 5 ± 1.5 | 26.3 |
| NM214 | 167 | 300 | 3000 | 45 | 95 | 157 | 214 | 110 | 4. 0 ± 2 | 35,7 |
| NM240 | 267 | 480 | 2750 | 60 | 110 | 179 | 240 | 120 | 4. 0 ± 2 | 46,7 |
| NM265 | 417 | 750 | 2500 | 70 | 120 | 198 | 265 | 140 | 5. 0 ± 2.5 | 66.3 |
