| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |
| Số mô hình | TẠI SAO |

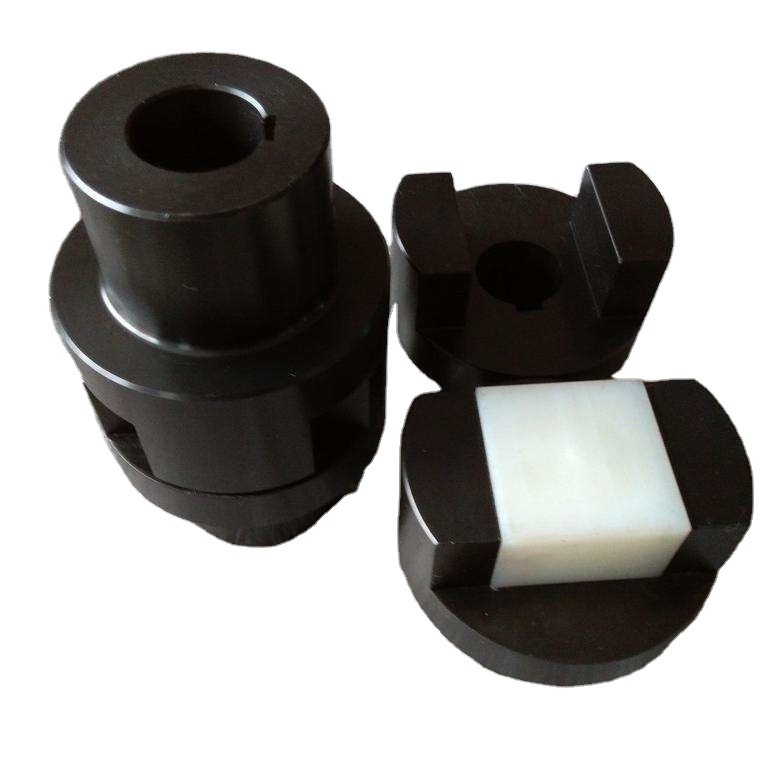

Giới thiệu Khớp nối Oldham khối Nylon linh hoạt WH
Khớp nối Oldham khối Nylon linh hoạt WH trượt trong rãnh xuyên tâm tương ứng ở phần cuối của hai mặt của nửa khớp nối bằng cách sử dụng khối trượt trung gian để nhận ra khớp nối của hai nửa khớp nối.Khớp nối Oldham khối Nylon linh hoạt WH phù hợp với trường hợp tốc độ n <250 vòng / phút, độ cứng của trục lớn và không có va đập nghiêm trọng, chẳng hạn như máy nghiền bi, v.v.
Vật liệu của Khớp nối Oldham khối Nylon linh hoạt WH có thể được làm bằng thép 45, và bề mặt làm việc cần được xử lý nhiệt để cải thiện độ cứng.Để giảm ma sát và mài mòn, dầu nên được bôi trơn từ lỗ dầu ở đĩa giữa khi sử dụng.
Trượt trung tâm của Khớp nối Oldham khối Nylon linh hoạt WH thường được làm bằng vật liệu nylon, được kết nối bằng rãnh tương đối 90 cạnh và hai ống bọc trục bên, để đạt được mục đích truyền mô-men xoắn.Thanh trượt trung tâm và ống bọc của Khớp nối Oldham khối Nylon linh hoạt WH được nối với áp suất nhỏ, có thể làm cho khớp nối hoạt động ở độ hở bằng không khi vận hành thiết bị.Khi thời gian sử dụng tăng lên, thanh trượt có thể mất chức năng không giật vì mòn.Do đó, các khớp nối trượt kiểu WH nên thường xuyên kiểm tra hoặc thay đổi thanh trượt trung tâm.
| người mẫu | Mô men xoắn danh định Tn (Nm) | Tốc độ cho phép [n] r / phút | Đường kính lỗ trục | Chiều dài của lỗ trục | D | D1 | B1 | B2 | l | Mômen quán tính Kg.m2 | Khối lượng kg | |
| d1 d2 | Y | J1 | ||||||||||
| L | ||||||||||||
| mm | ||||||||||||
| WH1 | 16 | 10000 | 10,11 12,14 |
25-32 | 22-27 | 40 | 30 | 52 | 13 | 5 | 0,0007 | 0,6 |
| 32-42 | 27-30 | |||||||||||
| WH2 | 31,5 | 8200 | 12,12,16, (17), 18 | 50 | 32 | 56 | 18 | 5 | 0,0038 | 1,5 | ||
| WH3 | 63 | 7000 | 16, (17), 18,20,22 | 42-52 | 30-38 | 70 | 40 | 60 | 18 | 5 | 0,0063 | 1,8 |
| 52-62 | 38-44 | |||||||||||
| WH4 | 160 | 5700 | 20,22,24,25,28 | 80 | 50 | 64 | 18 | số 8 | 0,013 | 2,5 | ||
| WH5 | 280 | 4700 | 25,28,30,32,35 | 62-82 | 44-60 | 100 | 70 | 75 | 23 | 10 | 0,045 | 5,8 |
| 82-112 | 60-84 | |||||||||||
| WH6 | 500 | 3800 | 30,32,35,38,40,42,45 | 120 | 80 | 90 | 33 | 15 | 0,12 | 9.5 | ||
| WH7 | 900 | 3200 | 40,42,45,48,50,55 | 112 | 84 | 150 | 100 | 120 | 38 | 25 | 0,43 | 25 |
| 112-142 | 84-107 | |||||||||||
| WH8 | 1800 | 2400 | 50,55,60,63,65,70 | 190 | 120 | 150 | 48 | 25 | 1,98 | 55 | ||
| WH9 | 3550 | 1800 | 65,70,75,80,85 | 172-212 | 132-167 | 330 | 190 | 180 | 58 | 40 | 4,9 | 85 |
| 172-212 | 132-167 | |||||||||||
| WH10 | 5000 | 1500 | 80,85,90,95,100 | 330 | 190 | 180 | 58 | 40 | 7,5 | 120 | ||
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
