Khớp nối bánh răng linh hoạt
>
|
| Nguồn gốc | Hà Bắc, Trung Quốc |
| Hàng hiệu | JUDE |
| Số mô hình | GICL |

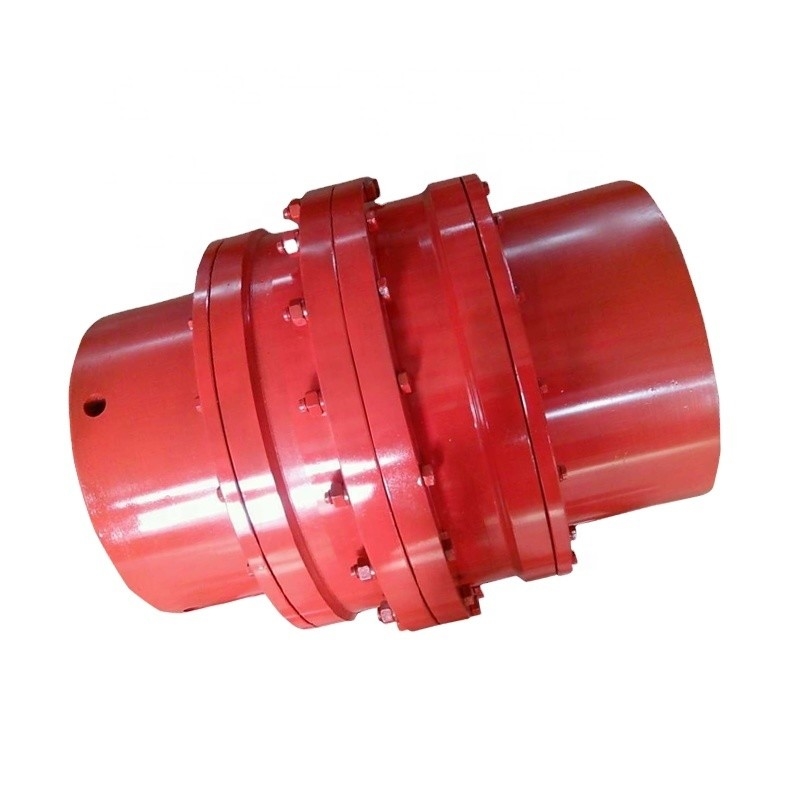

Khớp nối bánh răng tang trống GICL bao gồm một nửa khớp nối có cùng số răng, vòng trong và mặt bích ngoài. Răng ngoài là răng thẳng và hai loại răng trống.Răng là hình cầu bên ngoài của răng.
(1)GIICL cho phép dịch chuyển góc lớn hơn (so với khớp nối răng thẳng), có thể cải thiện điều kiện tiếp xúc của răng, cải thiện khả năng truyền mô-men xoắn và kéo dài tuổi thọ.Trạng thái tiếp xúc của chuyển vị góc dọc theo chiều rộng của răng.
(2) khả năng bù sai lệch hướng tâm, hướng trục và góc và lệch trục với kết cấu nhỏ gọn, bán kính quay vòng nhỏ, khả năng chịu lực lớn, hiệu suất truyền động cao, tiếng ồn thấp và chu kỳ bảo trì dài;
(3) áp dụng cho các điều kiện tốc độ thấp và tải trọng cao, chẳng hạn như luyện kim, khai thác mỏ, nâng và vận chuyển, cũng như trục truyền động, máy móc nói chung và các máy móc khác của ngành hóa dầu.
GICL1-GICL14
|
GICL15-GICL30
| Kích thước | Mô-men xoắn Tn KN.m | Tốc độ (n)r/min | Khoan d1,d2 | Chiều dài L | Đ. | D1 | D2 | b | Một | C | e | trọng lượng kg | ||
| Y | J1 | z | ||||||||||||
| GICL1 | 0,8 | 7100 | 16-38 | 44-82 | 125 | 95 | 60 | 115 | 75 | 2,5 | 15 | 22 | 30 | 6 |
| GICL2 | 1.4 | 6300 | 25-48 | 60-112 | 145 | 120 | 75 | 135 | 88 | 2,5 | 13,5 | 28 | 30 | 10 |
| GICL3 | 2,8 | 5900 | 30-60 | 84-142 | 170 | 140 | 95 | 155 | 106 | 3 | 17 | 28 | 30 | 18 |
| GICL4 | 5 | 5400 | 32-70 | 84-142 | 195 | 165 | 115 | 178 | 124 | 3 | 17 | 35 | 30 | 25 |
| GICL5 | số 8 | 5000 | 40-80 | 84-142 | 225 | 183 | 130 | 198 | 142 | 3 | 20 | 35 | 30 | 38 |
| GICL6 | 11.2 | 4800 | 48-90 | 107-172 | 240 | 200 | 145 | 218 | 160 | 4 | 20 | 43 | 30 | 49 |
| GICL7 | 15 | 4500 | 60-100 | 107-172 | 260 | 230 | 160 | 244 | 180 | 4 | 22 | 43 | 30 | 70 |
| GICL8 | 21.2 | 4000 | 65-110 | 132-212 | 280 | 245 | 175 | 264 | 193 | 5 | 22 | 48 | 30 | 84 |
| GICL9 | 26,5 | 3500 | 70-125 | 132-212 | 315 | 270 | 200 | 284 | 208 | 5 | 22 | 49 | 30 | 110 |
| GICL10 | 42,5 | 3200 | 80-140 | 167-252 | 345 | 300 | 220 | 330 | 249 | 5 | 29 | 54 | 30 | 160 |
| GICL11 | 60 | 3000 | 100-160 | 167-252 | 380 | 330 | 260 | 360 | 267 | 6 | 29 | 54 | 40 | 220 |
| GICL12 | 80 | 2600 | 120-180 | 202-302 | 440 | 380 | 290 | 416 | 313 | 6 | 29 | 68 | 40 | 310 |
| GICL13 | 112 | 2300 | 140-200 | 242-352 | 480 | 420 | 320 | 476 | 364 | 7 | 32 | 70 | 40 | 420 |
| GICL14 | 160 | 2100 | 160-220 | 242-352 | 520 | 465 | 360 | 532 | 415 | số 8 | 32 | 70 | 40 | 600 |
| GICL15 | 224 | 1900 | 190-250 | 282-410 | 580 | 510 | 400 | 556 | 429 | 10 | 34 | 80 | 40 | 790 |
| GICL16 | 355 | 1600 | 200-280 | 282-410 | 680 | 595 | 465 | 640 | 501 | 10 | 38 | 80 | 50 | 1140 |
| GICL17 | 400 | 1500 | 220-300 | 330-470 | 720 | 645 | 495 | 672 | 512 | 10 | 39 | - | 50 | 1310 |
| GICL18 | 500 | 1400 | 240-320 | 330-470 | 775 | 675 | 520 | 702 | 524 | 10 | 41 | - | 50 | 1630 |
| GICL19 | 630 | 1300 | 260-340 | 380-550 | 815 | 715 | 560 | 744 | 560 | 10 | 41 | - | 50 | 1780 |
| GICL20 | 710 | 1200 | 280-360 | 380-550 | 855 | 755 | 585 | 786 | 595 | 13 | 44 | - | 50 | 2270 |
| GICL21 | 900 | 1100 | 300-380 | 380-550 | 915 | 795 | 620 | 808 | 611 | 13 | 44 | - | 50 | 2600 |
| GICL22 | 950 | 950 | 340-400 | 450-650 | 960 | 840 | 665 | 830 | 632 | 13 | 44 | - | 60 | 3040 |
| GICL23 | 1120 | 900 | 360-420 | 450-650 | 1010 | 890 | 710 | 870 | 666 | 13 | 48 | - | 60 | 3670 |
