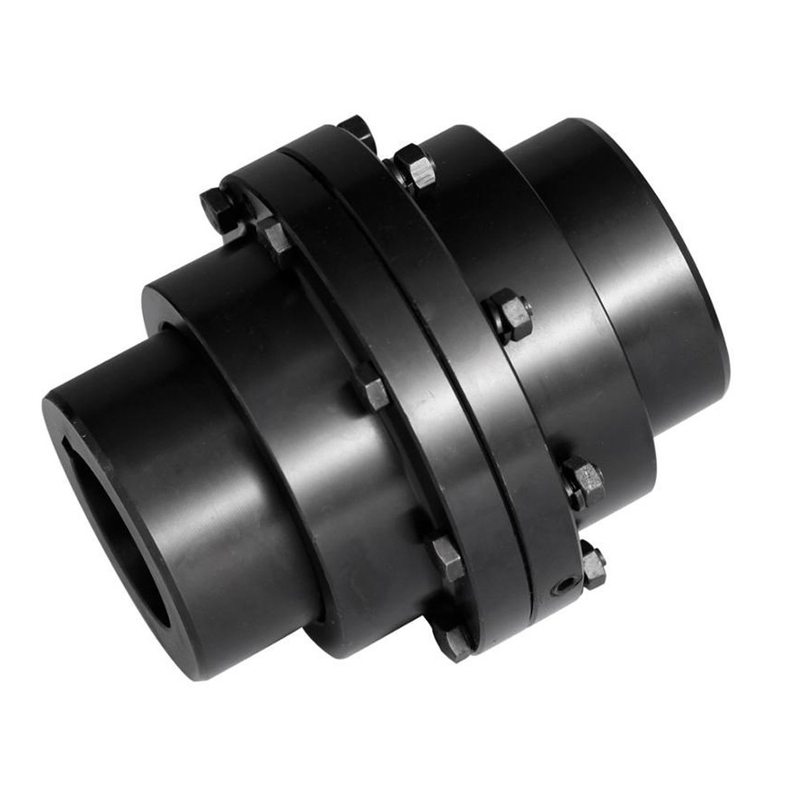

Khớp nối bánh răng linh hoạt
>
|
| Nguồn gốc | Hà Bắc, Trung Quốc |
| Hàng hiệu | JUDE |
| Chứng nhận | CE & ISO |
| Số mô hình | Loại GICLZ |
Khớp nối bánh răng trống kiểu GIICL Tính năng và ứng dụng: Nó có hiệu suất bù lệch trục nhỏ, không thể đệm và giảm rung.Kích thước nhỏ, mômen truyền lớn về lý thuyết, cần bôi trơn và làm kín, nhưng tiếng ồn cao và giá thành cao nên dùng để nối hai trục đồng trục nằm ngang.Nó được sử dụng để kết nối cáp đồng trục ngang trong điều kiện tốc độ thấp và tải nặng, chẳng hạn như máy luyện kim, máy móc hạng nặng, v.v. khởi động thường xuyên và quay tới và lùi có thể thay đổi.
Loại GICL - loại cơ bản (loại rộng);
Loại GIICL - loại cơ bản (loại hẹp);
Loại GICLZ - loại trục trung gian (loại rộng);
Loại GIICLZ - loại trục trung gian (loại hẹp);
GICL, loại GIICL, dùng để nối trực tiếp hai đầu trục;
GICLZ, loại GILZ, được sử dụng để kết nối khoảng cách xa của hai trục;
Loại GCLD - loại mở rộng trục động cơ, được sử dụng để kết nối mở rộng trục động cơ;
| Kích thước | Mô-men xoắn Tn KN.m | Tốc độ (n) r / phút | Lỗ khoan d1, d2 | Chiều dài L | D | D1 | D2 | D3 | B | Một | C | Trọng lượng kg |
| GICLZ1 | 0,63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2,5 | 5,4 |
| GICLZ2 | 1.12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2,5 | 10 |
| GICLZ3 | 2,24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3.55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7.1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31,5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | số 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
Ứng dụng của GICLZ KHỚP NỐI BÁNH RĂNG
1.KHỚP NỐI BÁNH RĂNG GICLZ DRUM áp dụng cho trường hợp đầu cuối của hai trục cách xa nhau
2.Máy móc in ấn / Máy móc đóng gói / Máy móc chế biến gỗ, v.v. thiết bị cơ khí quy mô lớn
|
Vật chất |
45 # / 40Cr / 42CrMo |
|
Màu sắc |
Bất kỳ màu nào có sẵn |
|
Bao bì |
Trường hợp ván ép |
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của công ty là: các loại khớp nối cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
