Khớp nối bánh răng linh hoạt
>
|
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |
| Số mô hình | 1020G 10 1020G20 |

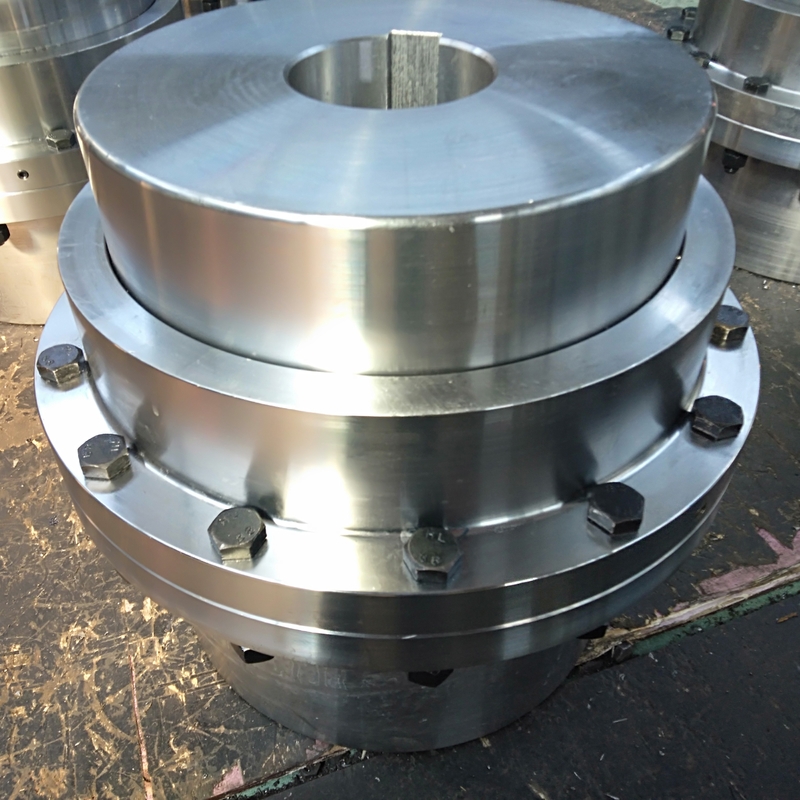

Khớp nối bánh răng trống GIICL bao gồm một nửa khớp nối có cùng số răng, một vòng trong và một mặt bích bên ngoài, các răng bên ngoài là răng thẳng và hai loại răng trống.Răng là hình cầu bên ngoài của răng.
(1) GIICL cho phép dịch chuyển góc lớn hơn (so với khớp nối răng thẳng), có thể cải thiện điều kiện tiếp xúc của răng, cải thiện công suất mômen truyền và kéo dài tuổi thọ.Trạng thái tiếp xúc của dịch chuyển góc dọc theo phương chiều rộng răng.
(2) khả năng bù lệch hướng tâm, trục và góc và lệch trục với kết cấu nhỏ gọn, bán kính quay vòng nhỏ, khả năng chịu lực lớn, hiệu suất truyền động cao, tiếng ồn thấp và chu kỳ bảo dưỡng dài;
(3) áp dụng cho các điều kiện tốc độ thấp và tải trọng cao, chẳng hạn như các ngành luyện kim, khai thác mỏ, nâng hạ và vận tải, cũng như trục dẫn động, máy móc nói chung và các máy móc khác của ngành công nghiệp hóa dầu.
| Kích thước | Đánh giá mô-men xoắn (Ib-in) | Cho phép RPM tốc độ | Max Bore | Min Bore | CpIgWtWith No Bore (b) | LubeWt (lb) | Một | B | C | D | F | H | J | M | KHOẢNG CÁCH | |
| G10 | G20 | |||||||||||||||
| 1010G | 10.080 | 8.000 | 1.875 | 0,50 | 9 | 10 | 0,09 | 4,56 | 3,50 | 1,69 | 2,70 | 3,30 | 0,55 | 1.53 | 2,00 | 0,125 |
| 1015G | 20.790 | 6.500 | 2.375 | 0,75 | 17 | 20 | 0,16 | 6,00 | 4,00 | 1,94 | 3,40 | 4,14 | 0,75 | 1,88 | 2,40 | 0,125 |
| 1020G | 37.800 | 5.600 | 2,875 | 1,00 | 30 | 35 | 0,25 | 7.00 | 5,00 | 2,44 | 4,14 | 4,98 | 0,75 | 2,34 | 3,00 | 0,125 |
| 1025G | 66.150 | 5.000 | 3.625 | 1,25 | 55 | 65 | 0,50 | 8,38 | 6,25 | 3.03 | 5.14 | 6.10 | 0,86 | 2,82 | 3,60 | 0,188 |
| 1030G | 107.100 | 4.400 | 4.125 | 1,50 | 85 | 95 | 0,80 | 9,44 | 7.37 | 3,59 | 6,00 | 7.10 | 0,86 | 3,30 | 4,20 | 0,188 |
| 1035G | 163.800 | 3.900 | 4.875 | 2,00 | 135 | 150 | 1,20 | 11.00 | 8,63 | 4,19 | 7.00 | 8,32 | 1.12 | 3,84 | 5.10 | 0250 |
| 1040G | 270.900 | 3.600 | 5.750 | 2,50 | 195 | 215 | 2,00 | 12,50 | 9,75 | 4,75 | 8.25 | 9,66 | 1.12 | 4,38 | 5,70 | 0250 |
| 1045G | 371.700 | 3.200 | 6.750 | 3,00 | 280 | 300 | 2,30 | 13,62 | 10,93 | 5,31 | 9,25 | 10,79 | 1.12 | 4,84 | 6,50 | 0,312 |
| 1050G | 500,900 | 2.900 | 7.375 | 3,50 | 390 | 420 | 3,90 | 15,31 | 12,37 | 6,03 | 10.00 | 12.04 | 1,50 | 5.54 | 7.20 | 0,312 |
| 1055G | 655.200 | 2.650 | 8.250 | 4,00 | 525 | 550 | 4,90 | 16,75 | 13,56 | 6,62 | 11.00 | 13,16 | 1,50 | 6.22 | 8.00 | 0,312 |
| 1060G | 800100 | 2450 | 9.125 | 4,5 | _ | 675 | 7 | 18 | 15,13 | 7.41 | 12 | 14,41 | 1 | 6,66 | 9 | 0,312 |
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
Q1: Bạn là công ty thương mại hoặc nhà sản xuất?
A: Chúng tôi là nhà máy.
Q2: Bạn có cung cấp mẫu không?nó là miễn phí hay bổ sung?
A:: Có, chúng tôi có thể cung cấp mẫu nhưng không miễn phí. Thực tế chúng tôi có một nguyên tắc giá rất tốt, khi bạn thực hiện đơn đặt hàng số lượng lớn thì chi phí mẫu sẽ được trả lại cho bạn.
Q3: Thời gian giao hàng của bạn là bao lâu?
A: Nói chung là 10-15 ngày nếu hàng hóa trong kho.hoặc nó là 7-25 ngày nếu hàng hóa không có trong kho, đó là theo số lượng.
Q4: Bao lâu là bảo hành của bạn?
A: Bảo hành của chúng tôi là 12 tháng.
Q5: Bạn có thủ tục kiểm tra cho khớp nối không?
A: 100% tự kiểm tra trước khi đóng gói
Q6.Thanh toán của bạn là gì?
A: 1) 100% T / T.2) 30% trước, những người khác trước khi giao hàng.3) L / C Q7: Tôi có thể có một chuyến thăm nhà máy của bạn trước khi đặt hàng?A: Chắc chắn, chào mừng bạn đến thăm nhà máy của chúng tôi.
