Khớp nối bánh răng linh hoạt
>
|
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |
| Số mô hình | Khớp nối bánh răng WGT |

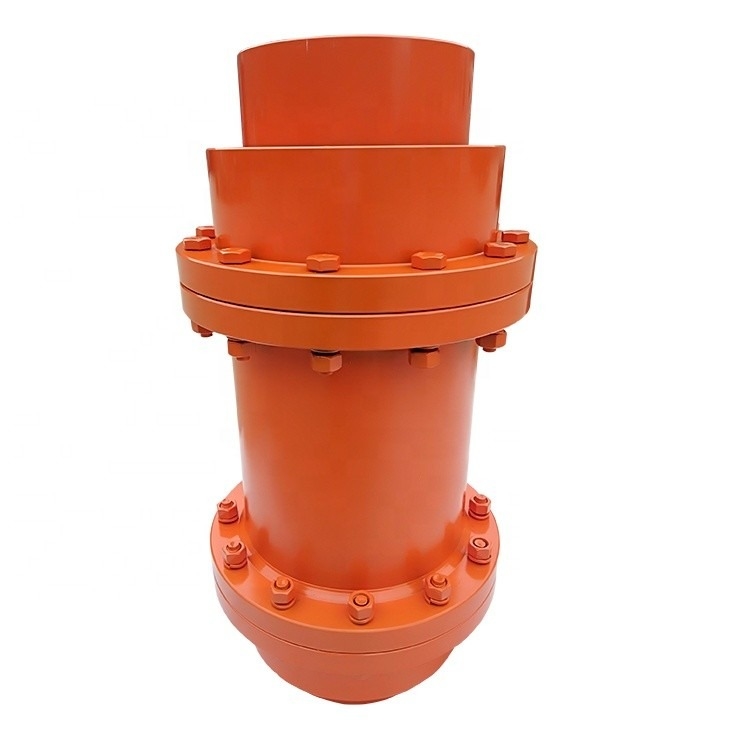

Giới thiệu về khớp nối trục bánh răng trống WGT với bộ giữa
Khớp nối trục tang trống WGT với bộ giữa được chia thành loại I và loại II, loại hai, bộ khớp nối tang trống loại I với loại WGT được kết nối, khớp nối bánh răng trống loại II không có loại đệm.
Khớp nối trục bánh răng trống WGT với bộ giữa là loại khớp nối bánh răng cải tiến, khớp nối bánh răng có thể được so sánh với khớp thẳng cho phép dịch chuyển góc lớn hơn, có thể cải thiện điều kiện tiếp xúc của răng, và cải thiện khả năng truyền mô-men xoắn, kéo dài tuổi thọ, với dịch chuyển góc dọc theo trạng thái tiếp xúc của chiều rộng bánh răng, bao gồm bánh răng bên trong và cùng số răng của các bộ phận khớp nối nửa dải mặt bích, v.v.
Khi WGT được kết nối với khớp nối bánh răng tang trống ở giữa, khi làm việc sẽ xảy ra chuyển dịch góc tương đối của hai trục.Sự trượt tương đối tuần hoàn của răng trong và răng ngoài sẽ gây ra sự trượt tương đối của trục, tất yếu sẽ hình thành mòn răng và tiêu hao công suất.Vì vậy, khớp nối bánh răng phải hoạt động tốt và kín.Khớp nối thanh răng có kích thước hướng tâm nhỏ và khả năng chịu tải lớn.Nó thường được sử dụng để truyền trục trong điều kiện tốc độ thấp và tải nặng.Độ chính xác cao và khớp nối bánh răng cân bằng động có thể được sử dụng để truyền tốc độ cao.
| Khớp nối bánh răng trống WGT |
|||||||||||||||
| Kích thước | Mô-men xoắn | Bore Dia | Chiều dài | D | D1 | D2 | D3 | D4 | B | B1 | H | F | C | C2 | |
| Tn | |||||||||||||||
| Nm | d1, d2 | L | Tôi | II | |||||||||||
| WGT1 | 800 | 12,14 | 32 | 122 | 115 | 98 | 88 | 60 | 58 | 50 | 75 | 30 | 30 | - | - |
| 16.18.19 | 42 | 20 | 14 | - | |||||||||||
| 20,22,24 | 52 | 10 | 4 | - | |||||||||||
| 25,28 | 62 | 3 | 3 | 18 | |||||||||||
| 30,32,35,38 | 82 | 3 | 3 | 12 | |||||||||||
| 40.42 | 112 | 3 | 3 | 12 | |||||||||||
| WGT2 | 1400 | 22,24 | 52 | 150 | 145 | 118 | 108 | 77 | 68 | 52 | 80 | 30 | 20 | 4 | - |
| 25,28 | 62 | 10 | 3 | - | |||||||||||
| 30,32,35,38 | 82 | 3 | 3 | 16 | |||||||||||
| 40.42.45.48.50.55.56 | 112 | 3 | 3 | 16 | |||||||||||
| WGT3 | 2800 | 22,24 | 52 | 170 | 165 | 140 | 125 | 90 | 80 | 54 | 80 | 30 | 33 | 7 | - |
| 25,28 | 62 | 23 | 3 | - | |||||||||||
| 30,32,35,38 | 82 | 3 | 3 | 16 | |||||||||||
| 40.42.45.48.50.55.56 | 112 | 3 | 3 | 16 | |||||||||||
| 60,63 | 142 | 3 | 3 | 16 | |||||||||||
| WGT4 | 5000 | 30,32,35,38 | 82 | 200 | 195 | 160 | 145 | 112 | 90 | 58 | 100 | 30 | 13 | 3 | - |
| 40.42.45.48.50.55.56 | 112 | 3 | 3 | 17 | |||||||||||
| 60,63,65,70,71,75 | 142 | 3 | 3 | 17 | |||||||||||
| 80 | 172 | 3 | 3 | 17 | |||||||||||
| WGT5 | 8000 | 30,32,35,38 | 82 | 225 | 215 | 180 | 168 | 128 | 100 | 63 | 100 | 30 | 23 | 3 | - |
| 40.42.45.48.50.55.56 | 112 | 3 | 3 | 19 | |||||||||||
| 60,63,65,70,71,75 | 142 | 3 | 3 | 19 | |||||||||||
| 80,85,90 | 172 | 3 | 3 | 19 | |||||||||||
| WGT6 | 11200 | 32,35,38 | 82 | 245 | 230 | 200 | 185 | 145 | 112 | 67 | 100 | 30 | 35 | 5 | - |
| 40.42.45.48.50.55.56 | 112 | 5 | 5 | - | |||||||||||
| 60,63,65,70,71,75 | 142 | 5 | 5 | 20 | |||||||||||
| 80,85,90,95 | 172 | 5 | 5 | 20 | |||||||||||
| 100 | 212 | 5 | 5 | 20 | |||||||||||
| WGT7 | 16000 | 32,35,38 | 82 | 272 | 265 | 230 | 210 | 160 | 122 | 74 | 120 | 30 | 45 | 5 | - |
| 40.42.45.48.50.55.56 | 112 | 15 | 5 | - | |||||||||||
| 60,63,65,70,71,75 | 142 | 5 | 5 | 20 | |||||||||||
| 80,85,90,95 | 172 | 5 | 5 | 20 | |||||||||||
| 100.110 | 212 | 5 | 5 | 20 | |||||||||||
| WGT8 | 22400 | 55,56 | 112 | 290 | 272 | 245 | 225 | 176 | 136 | 81 | 120 | 30 | 29 | 5 | - |
| 60,63,65,70,71,75 | 142 | 5 | 5 | 34 | |||||||||||
| 80,85,90,96 | 172 | 5 | 5 | 20 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 38 | |||||||||||
| WGT9 | 28000 | 65,70,71,75 | 142 | 315 | 305 | 265 | 245 | 190 | 140 | 88 | 155 | 30 | 5 | 5 | 28 |
| 80,85,90,95 | 172 | 5 | 5 | 28 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 28 | |||||||||||
| 130.140 | 252 | 5 | 5 | 28 | |||||||||||
| WGT10 | 45000 | 75 | 142 | 355 | 340 | 300 | 280 | 225 | 165 | 98 | 155 | 30 | 28 | 5 | - |
| 80,85,90,95 | 172 | 5 | 5 | 38 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 28 | |||||||||||
| 130.140.150 | 252 | 5 | 5 | 28 | |||||||||||
| 160 | 302 | 5 | 5 | 28 | |||||||||||
| WGT11 | 63000 | 85,90,95 | 172 | 412 | 385 | 345 | 325 | 256 | 180 | 112 | 175 | 40 | 15 | số 8 | - |
| 100.110.120.125 | 212 | số 8 | số 8 | 32 | |||||||||||
| 130.140.150 | 252 | số 8 | số 8 | 32 | |||||||||||
| 160.170.180 | 302 | số 8 | số 8 | 32 | |||||||||||
| WGT12 | 90000 | 120.125 | 212 | 440 | 435 | 375 | 360 | 288 | 210 | 125 | 205 | 40 | số 8 | số 8 | 45 |
| 130.140.150 | 252 | số 8 | số 8 | 32 | |||||||||||
| 160.170.180 | 302 | số 8 | số 8 | 32 | |||||||||||
| 190.200 | 352 | số 8 | số 8 | 32 | |||||||||||
| WGT13 | 125000 | 145.150 | 252 | 490 | 480 | 425 | 400 | 320 | 235 | 136 | 205 | 50 | số 8 | số 8 | 38 |
| 160.170.180 | 302 | số 8 | số 8 | 32 | |||||||||||
| 190.200.220 | 352 | số 8 | số 8 | 32 | |||||||||||
| WGT14 | 180000 | 160.170.180 | 302 | 545 | 540 | 462 | 440 | 362 | 265 | 158 | 240 | 50 | 10 | số 8 | 32 |
| 190.200.220 | 352 | 10 | số 8 | 32 | |||||||||||
| 240.250.260 | 410 | 10 | số 8 | 10 | |||||||||||
| WGT15 | 250000 | 160.170.180 | 302 | 580 | - | 488 | - | 400 | 280 | - | 240 | 50 | 10 | - | 43 |
| 190.200.220 | 352 | 10 | - | 32 | |||||||||||
| 240.250.260 | 410 | 10 | - | 10 | |||||||||||
| 270 | 470 | 10 | - | 10 | |||||||||||
| WGT16 | 315000 | 180 | 302 | 650 | - | 560 | - | 440 | 300 | - | 240 | 50 | 12 | - | 63 |
| 190.200.220 | 352 | 12 | - | 32 | |||||||||||
| 240.250.260 | 410 | 12 | - | 12 | |||||||||||
| 280.300 | 470 | 12 | - | 12 | |||||||||||
| WGT17 | 400000 | 200.220 | 352 | 690 | - | 600 | - | 460 | 325 | - | 280 | 50 | 12 | - | 48 |
| 240.250.260 | 410 | 12 | - | 12 | |||||||||||
| 280.300.320 | 470 | 12 | - | 12 | |||||||||||
| WGT18 | 500000 | 220 | 352 | 750 | - | 650 | - | 510 | 350 | - | 280 | 60 | 12 | - | 73 |
| 240.250.260 | 410 | 12 | - | 12 | |||||||||||
| 280.300.320 | 470 | 12 | - | 12 | |||||||||||
| 340.360 | 550 | 12 | - | 12 | |||||||||||
| WGT19 | 630000 | 240.250.260 | 410 | 775 | - | 690 | - | 535 | 372 | - | 350 | 60 | 12 | - | 12 |
| 280.300.320 | 470 | 12 | - | 12 | |||||||||||
| 340.360.380 | 550 | 12 | - | 12 | |||||||||||
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
Q1: Bạn là công ty thương mại hoặc nhà sản xuất?
A: Chúng tôi là nhà máy.
Q2: Bạn có cung cấp mẫu không?nó là miễn phí hay bổ sung?
A:: Có, chúng tôi có thể cung cấp mẫu nhưng không miễn phí. Thực tế chúng tôi có một nguyên tắc giá rất tốt, khi bạn thực hiện đơn đặt hàng số lượng lớn thì chi phí mẫu sẽ được trả lại cho bạn.
Q3: Thời gian giao hàng của bạn là bao lâu?
A: Nói chung là 10-15 ngày nếu hàng hóa trong kho.hoặc nó là 7-25 ngày nếu hàng hóa không có trong kho, đó là theo số lượng.
Q4: Bao lâu là bảo hành của bạn?
A: Bảo hành của chúng tôi là 12 tháng.
Q5: Bạn có thủ tục kiểm tra cho khớp nối không?
A: 100% tự kiểm tra trước khi đóng gói
Q6.Thanh toán của bạn là gì?
A: 1) 100% T / T.2) 30% trước, những người khác trước khi giao hàng.3) L / C Q7: Tôi có thể có một chuyến thăm nhà máy của bạn trước khi đặt hàng?A: Chắc chắn, chào mừng bạn đến thăm nhà máy của chúng tôi.
