Khớp nối lưới côn
>
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |
| Số mô hình | Khớp nối lưới T10 T20 |

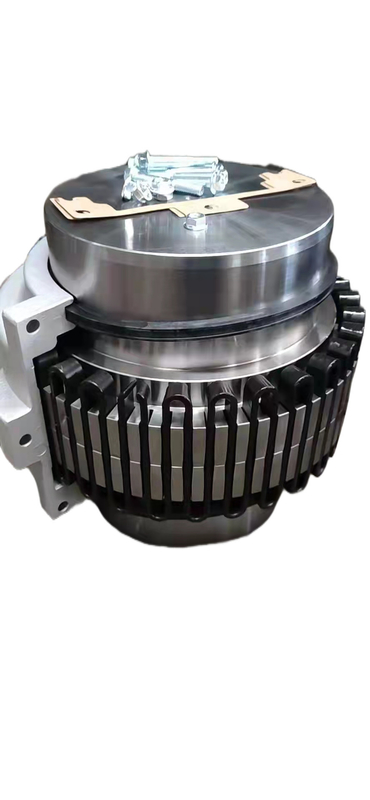

T10 T20 Flex Taper Grid Khớp nối Tiêu chuẩn 45 # Thép được chứng nhận ISO9001
Đặc điểm của cônkhớp nối lưới T10 T20:
1. Thiết kế nắp chia theo chiều ngang, lý tưởng cho không gian hạn chế
2. Cho phép dễ dàng truy cập vào lò xo lưới
3. Rất thích hợp cho các ứng dụng đảo ngược
4. Nắp lưới nhôm đúc nhẹ
5. Được thiết kế để dễ bảo trì và thay thế lò xo lưới
6. Lò xo lưới cường độ cao đảm bảo hiệu suất khớp nối vượt trội và tuổi thọ khớp nối dài hơn
7. Có thể hoán đổi với các khớp nối lưới tiêu chuẩn công nghiệp
| Kích thước | Mô-men xoắn Tn Nm | Tốc độ [n] vòng / phút | Đường kính d mm | Chiều dài | Tổng cộng | L2 mm | D mm | D0 mm | Khoảng cách | Trọng lượng không khoan kg | Quán tính | Dầu bôi trơn |
| L mm | LO mm | C mm | kg.m2 | Kilôgam | ||||||||
| 1020T10 | 52 | 4500 | 28 | 47,6 | 98,2 | 66,7 | 97 | - | 3 | 1,95 | 0,0014 | 0,027 |
| 1030T10 | 149 | 4500 | 35 | 47,6 | 98,2 | 68.3 | 105,7 | - | 3 | 2,59 | 0,0022 | 0,041 |
| 1040T10 | 249 | 4500 | 42 | 50,8 | 104,6 | 69,9 | 114,3 | - | 3 | 3,36 | 0,0033 | 0,054 |
| 1050T10 | 435 | 4500 | 50 | 60.3 | 123,6 | 80,9 | 135,1 | - | 3 | 5,44 | 0,0073 | 0,068 |
| 1060T10 | 684 | 4350 | 56 | 63,5 | 130 | 93,5 | 157,8 | - | 3 | 7.26 | 0,0119 | 0,036 |
| 1070T10 | 994 | 4125 | 65 | 76,2 | 155.4 | 96,8 | 158,8 | - | 3 | 10.44 | 0,0185 | 0,113 |
| 1080T10 | 2050 | 3600 | 80 | 88,9 | 180,8 | 115,6 | 190,5 | - | 3 | 17,7 | 0,0451 | 0,172 |
| 1090T10 | 3730 | 3600 | 95 | 98.4 | 199,8 | 122,2 | 211,1 | - | 3 | 25.4 | 0,0787 | 0,254 |
| 1100T10 | 6280 | 2440 | 110 | 120,6 | 246,2 | 155.4 | 251 | - | 5 | 42,2 | 0,178 | 0,426 |
| 1110T10 | 9320 | 2250 | 120 | 127 | 259 | 161,5 | 269,7 | - | 5 | 54.4 | 0,27 | 0,508 |
| 1120T10 | 13700 | Năm 2025 | 140 | 149,2 | 304.4 | 191,5 | 307,8 | - | 6 | 81,2 | 0,514 | 0,735 |
| 1130T10 | 19900 | 1800 | 170 | 161,9 | 329,8 | 195.1 | 345,9 | - | 6 | 121 | 0,959 | 0,908 |
| 1140T10 | 28600 | 1650 | 200 | 184,2 | 374.4 | 201,2 | 384 | - | 6 | 178 | 1,85 | 1.135 |
| 1150T10 | 39800 | 1500 | 215 | 182,9 | 371,8 | 271,5 | 453,1 | 391,2 | 6 | 227 | 3,49 | 1.952 |
| 1160T10 | 55900 | 1350 | 240 | 198.1 | 402,2 | 278.4 | 501,9 | 436,9 | 6 | 309 | 5,82 | 2,815 |
| 1170T10 | 74600 | 1225 | 280 | 215,9 | 437,8 | 307,3 | 566,9 | 487,2 | 6 | 448 | 10.4 | 3,496 |
| 1180T10 | 103000 | 1100 | 300 | 238,8 | 483,6 | 321,1 | 629,9 | 554,7 | 6 | 619 | 18.3 | 3.768 |
| 1190T10 | 137000 | 1050 | 335 | 259,1 | 524,2 | 325,1 | 675,6 | 607,8 | 6 | 776 | 26.1 | 4.4 |
| 1200T10 | 186000 | 900 | 360 | 279.4 | 564,8 | 355,6 | 756,9 | 660.4 | 6 | 1057 | 43,5 | 5,63 |
| 1210T10 | 249000 | 820 | 390 | 301,8 | 622,6 | 431,8 | 844,6 | 750,8 | 13 | 1424 | 75,5 | 10,53 |
| 1220T10 | 336000 | 730 | 420 | 325,1 | 663,2 | 490,2 | 920,8 | 822,2 | 13 | 1785 | 113 | 16.07 |
| 1230T10 | 435000 | 680 | 450 | 345.4 | 703,8 | 546,1 | 1003,3 | 904,7 | 13 | 2267 | 175 | 24.06 |
| 1240T10 | 559000 | 630 | 480 | 368,3 | 749,6 | 647,7 | 1087,1 | - | 13 | 2950 | 339 | 33,82 |
| 1250T10 | 746000 | 580 | 510 | 401,3 | 815,6 | 698,5 | 1181,1 | - | 13 | 3833 | 524 | 50,17 |
| 1260T10 | 932000 | 540 | 550 | 431,8 | 876,6 | 762 | 1260,9 | - | 13 | 4682 | 7111 |
67,24
|
