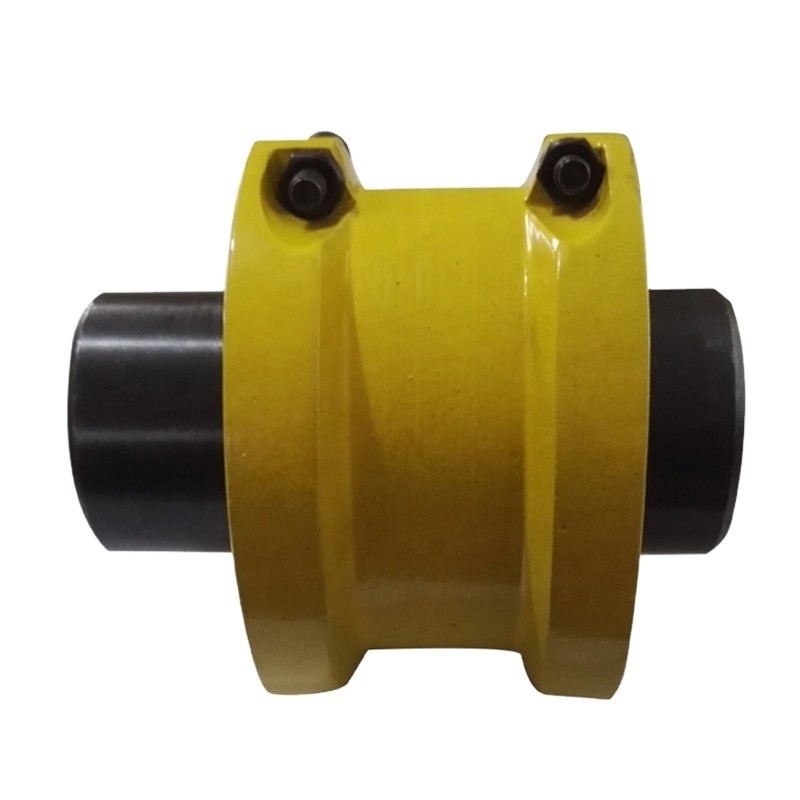

Khớp nối lưới côn
>
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |
Grid Coupling được sử dụng rộng rãi trong luyện kim, khai thác mỏ, nâng hạ, giao thông vận tải, dầu khí, hóa chất, tàu biển, dệt may, công nghiệp nhẹ, máy móc nông nghiệp, máy in và máy bơm, quạt, máy nén, máy công cụ và các thiết bị cơ khí khác và truyền trục công nghiệp.
1. Lò xo serpentine là phần tử đàn hồi, đàn hồi mạnh đồng thời, cải thiện đáng kể mô-men xoắn khớp nối lưới, được sử dụng rộng rãi trong máy móc hạng nặng và máy móc nói chung. có khả năng bù trừ tốt theo hướng trục, xuyên tâm và góc
2. hiệu quả truyền động cao, bắt đầu an toàn.Hiệu suất truyền động lên đến 99,47%, khả năng quá tải trong thời gian ngắn gấp hai lần mô-men xoắn định mức, vận hành an toàn.
3. cấu trúc đơn giản, lắp ráp và tháo rời thuận tiện, tuổi thọ dài
4. hiệu ứng dập là tốt để tránh cộng hưởng.
| Kích thước | Mô-men xoắn Tn KN.m | Tốc độ (n) r / phút | Chán | Chiều dài L | Tổng chiều dài L0 | L2 | D | D1 | t | Trọng lượng kg | Bơm dầu kg | Dịch chuyển cho phép | ||
| Radial y | Trục x | Angular a | ||||||||||||
| JS1 | 0,045 | 4500 | 18-22 | 47 | 97 | 66 | 95 | - | 3 | 1,91 | 0,027 | 0,15 | ± 0,3 | 0,076 |
| JS2 | 0,14 | 4500 | 22-35 | 47 | 97 | 68 | 105 | - | 3 | 2,59 | 0,041 | 0,15 | ± 0,3 | 0,076 |
| JS3 | 0,224 | 4500 | 25-42 | 50 | 103 | 70 | 115 | - | 3 | 3,36 | 0,054 | 0,15 | ± 0,3 | 0,076 |
| JS4 | 0,4 | 4500 | 32-60 | 60 | 123 | 80 | 130 | - | 3 | 5,45 | 0,068 | 0,2 | ± 0,3 | 0,1 |
| JS5 | 0,63 | 4350 | 40-56 | 63 | 129 | 92 | 150 | - | 3 | 7.26 | 0,086 | 0,2 | ± 0,3 | 0,127 |
| JS6 | 0,9 | 4125 | 48-65 | 76 | 155 | 95 | 160 | - | 3 | 10.4 | 0,113 | 0,2 | ± 0,3 | 0,127 |
| JS7 | 1,8 | 3600 | 55-80 | 89 | 181 | 116 | 190 | - | 3 | 17,7 | 0,172 | 0,2 | ± 0,3 | 0,15 |
| JS8 | 3,15 | 3600 | 65-95 | 98 | 199 | 122 | 210 | - | 3 | 25.4 | 0,254 | 0,2 | ± 0,3 | 0,18 |
| JS9 | 5,6 | 2440 | 75-110 | 120 | 245 | 155 | 250 | - | 5 | 42,2 | 0,426 | 0,25 | ± 0,5 | 0,2 |
| JS10 | số 8 | 2250 | 85-120 | 127 | 259 | 162 | 270 | - | 5 | 54,5 | 0,508 | 0,25 | ± 0,5 | 0,23 |
| JS11 | 12,5 | Năm 2025 | 90-140 | 149 | 304 | 192 | 310 | - | 6 | 81.3 | 0,735 | 0,28 | ± 0,6 | 0,25 |
| JS12 | 18 | 1800 | 110-170 | 162 | 330 | 195 | 346 | - | 6 | 121 | 0,908 | 0,28 | ± 0,6 | 0,3 |
| JS13 | 25 | 1650 | 120-200 | 184 | 374 | 201 | 384 | - | 6 | 178 | 1.135 | 0,28 | ± 0,6 | 0,33 |
| JS14 | 35,5 | 1500 | 140-200 | 183 | 372 | 271 | 450 | 391 | 6 | 234 | 1.952 | 0,3 | ± 0,6 | 0,4 |
| JS15 | 50 | 1350 | 160-240 | 198 | 402 | 279 | 500 | 431 | 6 | 317 | 2,815 | 0,3 | ± 0,6 | 0,45 |
| JS16 | 63 | 1225 | 180-280 | 216 | 438 | 304 | 566 | 487 | 6 | 448 | 3,496 | 0,3 | ± 0,6 | 0,5 |
| JS17 | 90 | 1100 | 200-300 | 239 | 484 | 322 | 630 | 555 | 6 | 620 | 3,76 | 0,38 | ± 0,6 | 0,56 |
| JS18 | 125 | 1050 | 240-320 | 260 | 526 | 356 | 675 | 608 | 6 | 776 | 4.4 | 0,38 | ± 0,6 | 0,6 |
| JS19 | 160 | 900 | 280-360 | 280 | 566 | 355 | 756 | 660 | 6 | 1058 | 5,63 | 0,38 | ± 1,3 | 0,68 |
| JS20 | 224 | 820 | 300-380 | 305 | 623 | 432 | 845 | 751 | 13 | 1426 | 10,5 | 0,46 | ± 1,3 | 0,74 |
| JS21 | 315 | 730 | 320-420 | 325 | 663 | 490 | 920 | 822 | 13 | 1787 | 16.1 | 0,46 | ± 1,3 | 0,8 |
| JS22 | 400 | 680 | 340-450 | 345 | 703 | 546 | 1000 | 905 | 13 | 2269 | 24.1 | 0,48 | ± 1,3 | 0,89 |
| JS23 | 500 | 630 | 360-480 | 368 | 749 | 648 | 1087 | - | 13 | 2951 | 33,8 | 0,48 | ± 1,3 | 0,96 |
| JS24 | 630 | 580 | 400-460 | 401 | 815 | 698 | 1180 | - | 13 | 3836 | 50,2 | 0,5 | ± 1,3 | 1,07 |
| JS25 | 800 | 540 | 420-500 | 432 | 877 | 762 | 1260 | - | 13 | 4686 | 67,2 | 0,5 | ± 1,3 | 1,77 |
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
Q1: Bạn là công ty thương mại hoặc nhà sản xuất?
A: Chúng tôi là nhà máy.
Q2: Bạn có cung cấp mẫu không?nó là miễn phí hay bổ sung?
A:: Có, chúng tôi có thể cung cấp mẫu nhưng không miễn phí. Thực tế chúng tôi có một nguyên tắc giá rất tốt, khi bạn thực hiện đơn đặt hàng số lượng lớn thì chi phí mẫu sẽ được trả lại cho bạn.
Q3: Thời gian giao hàng của bạn là bao lâu?
A: Nói chung là 10-15 ngày nếu hàng hóa trong kho.hoặc nó là 7-25 ngày nếu hàng hóa không có trong kho, đó là theo số lượng.
Q4: Bao lâu là bảo hành của bạn?
A: Bảo hành của chúng tôi là 12 tháng.
Q5: Bạn có thủ tục kiểm tra cho khớp nối không?
A: 100% tự kiểm tra trước khi đóng gói
Q6.Thanh toán của bạn là gì?
A: 1) 100% T / T.2) 30% trước, những người khác trước khi giao hàng.3) L / C Q7: Tôi có thể có một chuyến thăm nhà máy của bạn trước khi đặt hàng?A: Chắc chắn, chào mừng bạn đến thăm nhà máy của chúng tôi.
