Khớp nối lưới côn
>
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |

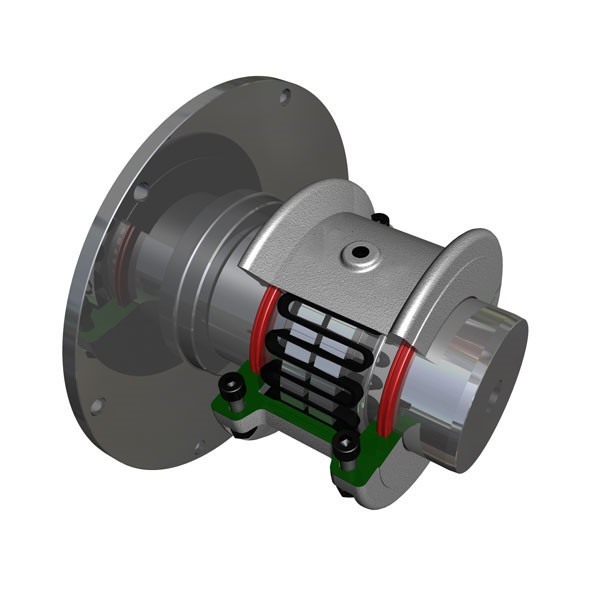

Khớp nối lưới / Khớp nối lò xo Serpentine / Khớp nối bibby Khớp nối linh hoạt với Đĩa phanh JSP
Các tính năng của JSPkhớp nối lưới:
1. Thiết kế nắp chia theo chiều ngang, lý tưởng cho không gian hạn chế
2. Cho phép dễ dàng truy cập vào lò xo lưới
3. Rất thích hợp cho các ứng dụng đảo ngược
4. Nắp lưới nhôm đúc nhẹ
5. Được thiết kế để dễ bảo trì và thay thế lò xo lưới
6. Lò xo lưới cường độ cao đảm bảo hiệu suất khớp nối vượt trội và tuổi thọ khớp nối dài hơn
7. Có thể hoán đổi với các khớp nối lưới tiêu chuẩn công nghiệp
JUDE ShaftCác khớp nối được sử dụng trong công nghệ truyền động servo, máy công cụ, máy móc đóng gói, hệ thống tự động hóa, máy in, rô bốt công nghiệp, công nghệ điều khiển và định vị và kỹ thuật cơ khí nói chung.
Hình ảnh chi tiết
|
| Kích thước | Mô-men xoắn Tm / Nm | Tốc độ [n] (r / phút) | Phanh | Chán | Chiều dài | D | D1 | C | Trọng lượng kg | Phun dầu | ||
| DIA D0 | Chiều rộng B | L | L1 | |||||||||
| JSP1 | 200 | 3800 | 315 | 30 | 20-50 | 63 | 88 | 150 | 125 | 3 | 9.579 | 0,086 |
| JSP2 | 315 | 3200 | 25-63 | 76 | 88 | 162 | 133 | 12.349 | 0,1135 | |||
| JSP3 | 630 | 2800 | 30-75 | 88 | 88 | 193 | 152 | 19,794 | 0,1725 | |||
| JSP4 | 1000 | 2700 | 400 | 35-85 | 98 | 88 | 212 | 179 | 28.42 | 0,254 | ||
| JSP5 | 1800 | 2400 | 40-100 | 120 | 119 | 250 | 216 | 6 | 47,76 | 0,427 | ||
| JSP6 | 2800 | 2200 | 450 | 50-110 | 127 | 146 | 270 | 241 | 64,922 | 0,5085 | ||
| JSP7 | 4500 | 2000 | 500 | 60-125 | 150 | 149 | 308 | 276 | 91,35 | 0,729 | ||
| JSP8 | 6300 | 1800 | 560 | 70-150 | 162 | 152 | 346 | 295 | 131,66 | 0,908 | ||
| JSP9 | 9000 | 1600 | 630 | 80-180 | 184 | 158 | 384 | 330 | 184,798 | 1.135 | ||
| JSP10 | 12500 | 1500 | 800 | 90-200 | 182 | 183 | 453 | 368 | 253.332 | 1.9068 | ||
| JSP11 | 16000 | 1300 | 900 | 100-220 | 198 | 198 | 500 | 400 | 336.414 | 2,8148 | ||
