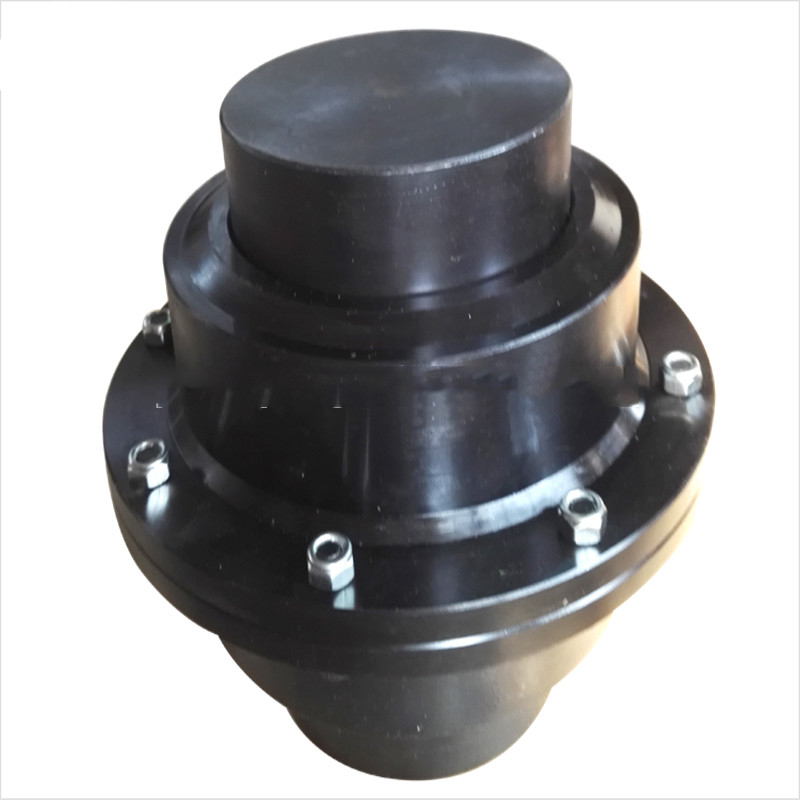

JSB 45 # Khớp nối lưới thép hình côn Rắn Lò xo Khớp nối kim loại linh hoạt Khớp nối lắp trục kiểu JSB
Khớp nối lưới mùa xuân rắn JSB được gọi là "khớp nối JB / T".Không giống như khớp nối serpentine JS, nó được lắp đặt theo hướng ngang và khớp nối lò xo rắn loại JSB được lắp đặt theo chiều dọc.
Khớp nối lưới lò xo rắn JSB phù hợp với các điều kiện làm việc như nhiệt độ, độ ẩm, nước, hơi nước, bụi, cát, dầu, axit, kiềm, môi trường ăn mòn, nước muối, bức xạ, v.v.Đối với chất lượng làm việc của môi trường nhiệt độ cao, nhiệt độ thấp, dầu, axit và kiềm, nó không thích hợp cho khớp nối mềm với cao su nói chung làm vật liệu phần tử đàn hồi.Nên chọn khớp nối linh hoạt bằng kim loại, chẳng hạn như khớp nối màng ngăn và khớp nối lò xo rắn.
JSB Snake Spring Grid Khớp nối chủ yếu được áp dụng cho máy nghiền, chuyển động qua lại của tay quay, bộ giảm tốc, luyện kim, khai thác mỏ, cần trục và các thiết bị khác, trục truyền động kết nối hai đồng trục, công suất cao, với một độ lệch nhất định và bù đắp giảm xóc và đệm tương đối hiệu suất, nhiệt độ làm việc là -30 DEG ~ + 150 DEG, truyền mô-men xoắn danh định 45 ~ 800000N.m.
|
| Kích thước | Mô-men xoắn Tn KN.m | Tốc độ (n) r / phút | Chán | Chiều dài L | Tổng chiều dài L0 | L2 | L3 | D | t | Trọng lượng kg | Bơm dầu kg | Cho phép dịch chuyển | ||
| Radial y | Trục x | Angular a | ||||||||||||
| JSB1 | 0,045 | 6000 | 18-28 | 47 | 97 | 48 | 24 | 112 | 3 | 2 | 0,027 | 0,15 | ± 0,3 | 0,076 |
| JSB2 | 0,14 | 6000 | 22-35 | 47 | 97 | 48 | 25 | 122 | 3 | 2,6 | 0,048 | 0,15 | ± 0,3 | 0,076 |
| JSB3 | 0,224 | 6000 | 25-42 | 50 | 103 | 51 | 26 | 130 | 3 | 3,4 | 0,054 | 0,15 | ± 0,3 | 0,076 |
| JSB4 | 0,4 | 6000 | 32-50 | 60 | 123 | 61 | 31 | 149 | 3 | 5.5 | 0,068 | 0,2 | ± 0,3 | 0,1 |
| JSB5 | 0,63 | 6000 | 40-56 | 63 | 129 | 64 | 32 | 163 | 3 | 7.3 | 0,086 | 0,2 | ± 0,3 | 0,127 |
| JSB6 | 0,9 | 5500 | 48-65 | 76 | 155 | 67 | 34 | 174 | 3 | 10 | 0,113 | 0,2 | ± 0,3 | 0,127 |
| JSB7 | 1,8 | 4750 | 55-80 | 89 | 181 | 89 | 44 | 200 | 3 | 18 | 0,172 | 0,2 | ± 0,3 | 0,15 |
| JSB8 | 3,15 | 4000 | 65-95 | 98 | 199 | 96 | 47 | 233 | 3 | 26 | 0,254 | 0,2 | ± 0,3 | 0,18 |
| JSB9 | 5,6 | 3250 | 75-110 | 120 | 245 | 121 | 60 | 268 | 6 | 42 | 0,427 | 0,25 | ± 0,5 | 0,2 |
| JSB10 | số 8 | 3000 | 80-120 | 127 | 259 | 124 | 63 | 287 | 6 | 55 | 0,508 | 0,25 | ± 0,5 | 0,23 |
| JSB11 | 12,5 | 2700 | 90-140 | 149 | 304 | 143 | 74 | 320 | 6 | 82 | 0,735 | 0,28 | ± 0,5 | 0,25 |
| JSB12 | 18 | 2400 | 110-170 | 162 | 330 | 146 | 75 | 379 | 6 | 123 | 0,908 | 0,28 | ± 0,5 | 0,3 |
| JSB13 | 25 | 2200 | 120-200 | 184 | 374 | 156 | 78 | 411 | 6 | 180 | 1.135 | 0,28 | ± 0,5 | 0,33 |
| JSB14 | 35,5 | 2000 | 140-200 | 183 | 372 | 204 | 107 | 476 | 6 | 230 | 1.952 | 0,3 | ± 0,5 | 0,4 |
| JSB15 | 50 | 1750 | 160-240 | 216 | 438 | 216 | 115 | 533 | 6 | 322 | 2,815 | 0,3 | ± 0,5 | 0,45 |
| JSB16 | 63 | 1600 | 180-260 | 216 | 438 | 226 | 120 | 584 | 6 | 449 | 3,496 | 0,3 | ± 0,5 | 0,5 |
Các tình huống ứng dụng khác, vui lòng liên hệ với chúng tôi
