Khớp nối màng linh hoạt
>
|
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |
| Số mô hình | Khớp nối màng đơn |

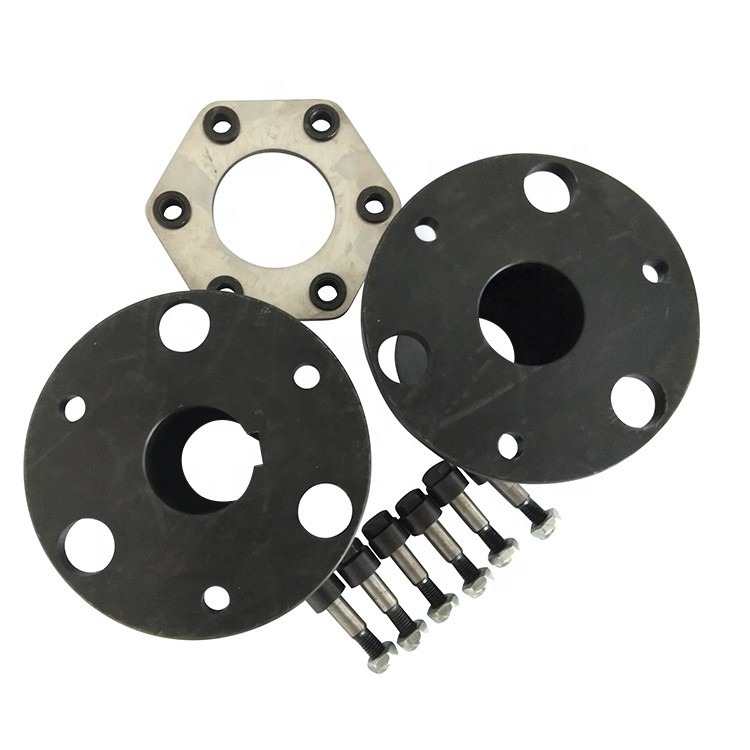

Khớp nối màng bao gồm một số nhóm màng chắn (tấm thép không gỉ) được nối luân phiên với hai nửa của khớp nối bằng bu lông.Mỗi nhóm màng ngăn được hình thành bằng cách xếp chồng nhiều mảnh.lát cắt.Khớp nối cơ hoành bù cho sự dịch chuyển tương đối của hai trục được nối với nhau bằng biến dạng đàn hồi của màng ngăn.Nó là một khớp nối linh hoạt hiệu suất cao với các phần tử kim loại mạnh mẽ.Nó không cần phải được bôi trơn.Nó có cấu trúc nhỏ gọn, độ bền cao và tuổi thọ lâu dài., Không có khe hở quay, không bị ảnh hưởng bởi nhiệt độ và ô nhiễm dầu, nó có các đặc tính chống axit, kháng kiềm và chống ăn mòn, và thích hợp cho truyền trục trong điều kiện làm việc nhiệt độ cao, tốc độ cao và ăn mòn.
Khớp nối màng có thể bù cho sự lệch trục, hướng tâm và góc giữa động cơ chính và động cơ dẫn động do lỗi sản xuất, lỗi lắp đặt, biến dạng chịu tải và ảnh hưởng của sự thay đổi nhiệt độ.Mối ghép màng ngăn là mối ghép linh hoạt của phần tử đàn hồi kim loại.Nó dựa vào màng ghép kim loại để kết nối động cơ chính và động cơ phụ để truyền mô-men xoắn.Nó có ưu điểm là giảm rung động đàn hồi, không gây tiếng ồn và không cần bôi trơn.Sản phẩm lý tưởng cho khớp nối và khớp nối chung.
|
Truyền tải điện |
0,1 - 70 MW |
|
Tốc độ |
lên đến 80 000 vòng / phút |
|
Mô-men xoắn |
lên đến 1 500 000 Nm |
|
Thiết kế mô hình |
màng ngăn đơn hai màng ngăn |
|
Kiểu kết nối |
Trung tâm bên trong Trung tâm bên ngoài Mặt bích |
|
Kết nối màng bọc ngoài |
Bắt vít |
| Kích thước | Mô-men xoắn | momen xoắn cực đại | Tốc độ, vận tốc | Chán | Chiều dài | D | Xoắn | t | Quán tính | m | |||
| Tn | Tmax | [N] | d | C | Tôi | / kg ≈ | |||||||
| / N · m | / N · m | / r · phút | (H7) | Loại Y | J, J1, | L khuyến nghị | / N · m · rad-1 | kg · m2 ≈ | |||||
| Loại Z | |||||||||||||
| L | L | L1 | |||||||||||
| JMI1 | 25 | 80 | 6000 | 14 | 32 | - | J1 27 Z1 20 | 35 | 90 | 1 × 104 | 8.8 | 0,0007 | 1 |
| 16, 18, 19 | 42 | 30 | |||||||||||
| 20, 22 | 52 | 38 | |||||||||||
| JMI2 | 63 | 180 | 5000 | 18, 19 | 42 | - | 30 | 45 | 100 | 1,4 x 104 | 9.5 | 0,001 | 1,3 |
| 20, 22, 24 | 52 | 38 | |||||||||||
| 25 | 62 | 44 | |||||||||||
| JMI3 | 100 | 315 | 5000 | 20, 22, 24 | 52 | - | 38 | 50 | 120 | 1,87 × 104 | 11 | 0,0024 | 2.3 |
| 25, 28 | 62 | 44 | |||||||||||
| 30 | 82 | 60 | |||||||||||
| JMI4 | 160 | 500 | 4500 | 24 | 52 | - | 38 | 55 | 130 | 3,12 × 104 | 12,5 | 0,0037 | 3,3 |
| 25, 28 | 62 | 44 | |||||||||||
| 30, 32, 35 | 82 | 60 | |||||||||||
| JMI5 | 250 | 710 | 4000 | 28 | 62 | - | 44 | 60 | 150 | 4,32 × 104 | 14 | 0,0083 | 5.3 |
| 30-32-35 | 82 | 60 | |||||||||||
| 40 | 112 | 84 | |||||||||||
| JMI6 | 400 | 1120 | 3600 | 32, 35, 38 | 82 | 82 | 60 | 65 | 170 | 6,88 × 104 | 15,5 | 0,0159 | 8.7 |
| 40, 42, 45 | 112 | - | 84 | ||||||||||
| , 48, 50 | |||||||||||||
| JMI7 | 630 | 1800 | 3000 | 40, 42 | 112 | 112 | 84 | 70 | 210 | 10,35 × 104 | 19 | 0,0432 | 14.3 |
| 45, 45, 50 | - | ||||||||||||
| , 55, 56 | |||||||||||||
| 60 | 142 | 107 | |||||||||||
| JMI8 | 1000 | 2500 | 2800 | 45, 48 | 112 | 112 | 84 | 80 | 240 | 16,11 × 104 | 22,5 | 0,0879 | 22 |
| 50, 55, 56 | - | ||||||||||||
| 60-63-65 | 142 | 107 | |||||||||||
| JMI9 | 1600 | 4000 | 2500 | 55, 56 | 112 | 112 | 84 | 85 | 260 | 26,17 × 104 | 24 | 0,1415 | 29 |
| 60, 63, 65 | 142 | - | 107 | ||||||||||
| , 70, 71, 75 | |||||||||||||
| 80 | 172 | 132 | |||||||||||
| JMI10 | 2500 | 6300 | 2000 | 63, 65, 70 | 142 | 142 | 107 | 90 | 280 | 7,88 × 104 | 17 | 0,2974 | 52 |
| , 71, 75 | |||||||||||||
| 80-85-90 | 172 | - | 132 | ||||||||||
| JMI11 | 4000 | 9000 | 1800 | 75 | 142 | 142 | 107 | 95 | 300 | 10,49 × 104 | 19,5 | 0,4782 | 69 |
| 80-85-90 | 172 | - | 132 | ||||||||||
| 100, 110 | 212 | 167 | |||||||||||
| JMI12 | 6300 | 12500 | 1600 | 90, 95 | 172 | - | 132 | 120 | 340 | 14,07 × 104 | 23 | 0,8067 | 94 |
| 100, 110 | 212 | 167 | |||||||||||
| , 120, 125 | |||||||||||||
| JMI13 | 10000 | 18000 | 1400 | 100, 110 | 212 | - | 167 | 135 | 380 | 19,23 × 104 | 28 | 1.7053 | 128 |
| , 120, 125 | |||||||||||||
| 130, 140 | 252 | 202 | |||||||||||
| JMI14 | 16000 | 28000 | 1200 | 120, 125 | 212 | - | 167 | 150 | 420 | 30,01 × 104 | 31 | 2.6832 | 184 |
| 130, 140, 150 | 252 | 202 | |||||||||||
| 160 | 302 | 242 | |||||||||||
| JMI15 | 25000 | 40000 | 1120 | 140, 150 | 252 | - | 202 | 180 | 480 | 47,46 × 104 | 37,5 | 4.8015 | 263 |
| 160, 170, 180 | 302 | 242 | |||||||||||
| JMI16 | 40000 | 56000 | 1000 | 160, 170, 180 | 302 | - | 242 | 200 | 560 | 68,09 × 104 | 41 | 9.4118 | 384 |
| 190, 200 | 352 | 282 | |||||||||||
| JMI17 | 63000 | 80000 | 900 | 190, 200, 220 | 352 | - | 282 | 220 | 630 | 101,3 × 104 | 47 | 18.3753 | 561 |
| 240 | 410 | 330 | |||||||||||
| JMI18 | 100000 | 125000 | 800 | 220 | 352 | - | 282 | 250 | 710 | 161,4 × 104 | 54,5 | 28,2033 | 723 |
| 240, 250, 260 | 410 | 330 | |||||||||||
| JMI19 | 160000 | 200000 | 700 | 250, 260 | 410 | - | 330 | 280 | 800 | 79,3 × 104 | 48 | 66.5813 | 1267 |
| 280.300.320 | 470 | 380 | |||||||||||
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
