Khớp nối màng linh hoạt
>
|
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |
| Số mô hình | Đĩa đôi |

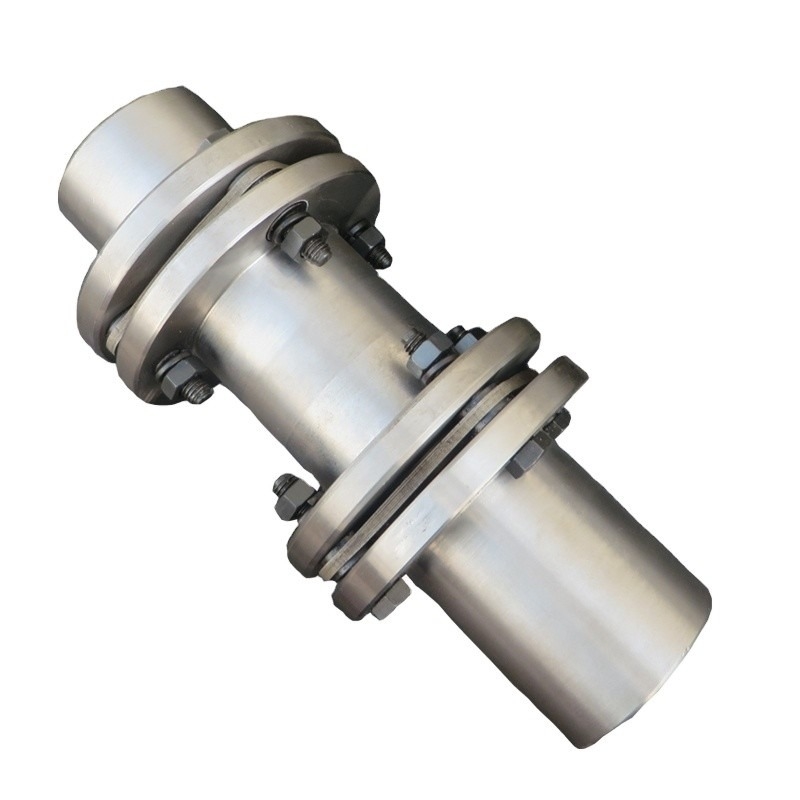

Giới thiệu về khớp nối màng đàn hồi khóa kép JMIJ
Khớp nối màng đàn hồi kép JMIJ bù đắp cho khả năng lệch trục của hai trục.So với khớp nối bánh răng, dịch chuyển góc có thể tăng gấp đôi.Phép dời hình hướng tâm có phản lực nhỏ và độ linh hoạt lớn, cho phép tạo ra một độ dời trục, hướng tâm và góc nhất định.Khớp nối màng đàn hồi khóa kép JMIJ khác với các khớp nối màng chắn thông thường.Chúng không chỉ kết nối trục trung gian, kéo dài khoảng cách truyền dẫn mà còn có hai màng ngăn để tăng lượng bù linh hoạt nên còn được gọi là khớp nối màng kép.
Khớp nối màng đàn hồi kép JMIJ có thể truyền chính xác tốc độ, hoạt động mà không có sự khác biệt về vòng quay và có thể được sử dụng để truyền động cơ khí chính xác.Hiệu suất truyền tải lên đến 99,86% trong quá trình truyền tải, đặc biệt là truyền tải công suất trung bình và tốc độ cao.Nó có cấu tạo đơn giản, trọng lượng nhẹ, khối lượng nhỏ và thuận tiện trong việc lắp ráp và tháo dỡ.Không phải di chuyển máy để cài đặt, không cần bôi trơn.Nó có thể di chuyển an toàn trong điều kiện sốc và rung động.Nó có khả năng hấp thụ sốc rõ ràng, không gây tiếng ồn, không bị hao mòn.
| Loại hình | Mô-men xoắn danh định Tn |
Mô men xoắn cực đại Tmax |
Max Tốc độ, vận tốc NP |
Đường kính lỗ khoan d |
Chiều dài lỗ khoan | D | t | Độ cứng xoắn C |
Khối lượng | Quán tính quay | |||
| Loại Y | J, J1, Z, Z1loại hình | L (giới thiệu) | |||||||||||
| L | L | L1 | |||||||||||
| N · m | N · m | r · phút-1 | mm | N · m / rad | Kilôgam | kg · m2 | |||||||
| JMI1 | 25 | 80 | 6000 | 14 | 32 | - | J127 Z120 |
35 | 90 | 8.8 | 1 × 104 | 1 | 0,0007 |
| 16,18,19 | 42 | 30 | |||||||||||
| 20,22 | 52 | 38 | |||||||||||
| JMI2 | 63 | 180 | 5000 | 18,19 | 42 | 30 | 45 | 100 | 9.5 | 1,4 x 104 | 2.3 | 0,001 | |
| 20,22,24 | 52 | 38 | |||||||||||
| 25 | 62 | 44 | |||||||||||
| JMI3 | 100 | 315 | 5000 | 20,22,24 | 52 | - | 38 | 50 | 120 | 11 | 1,87 × 104 | 2.3 | 0,0024 |
| 25,28 | 62 | 44 | |||||||||||
| 30 | 82 | 60 | |||||||||||
| JMI4 | 160 | 500 | 4500 | 24 | 52 | 38 | 55 | 130 | 12,5 | 3,12 × 104 | 3,3 | 0,0024 | |
| 25,28 | 62 | 44 | |||||||||||
| 30,32,35 | 82 | 60 | |||||||||||
| JMI5 | 250 | 710 | 4000 | 28 | 62 | 44 | 60 | 150 | 14 | 4,32 × 104 | 5.3 | 0,0083 | |
| 30,32,35,38 | 82 | 60 | |||||||||||
| 40 | 112 | 84 | |||||||||||
| JMI6 | 400 | 1120 | 3600 | 32,35,38 | 82 | 82 | 60 | 65 | 170 | 15,5 | 6,88 × 104 | 8.7 | 0,0159 |
| 40,42,45,48, 50 |
112 | 112 | 84 | ||||||||||
| JMI7 | 630 | 1800 | 3000 | 40,42,45,48, 50,55,56 |
112 | 112 | 84 | 70 | 210 | 19 | 10,35 × 104 | 14.3 | 0,0432 |
| 60 | 142 | - | 107 | ||||||||||
| JMI8 | 1000 | 2500 | 2800 | 45,48,50,55, 56 |
112 | 112 | 84 | 80 | 240 | 22,5 | 16,11 × 104 | 22 | 0,0879 |
| 60,63,65,70 | 142 | 107 | |||||||||||
| JMI9 | 1600 | 4000 | 2500 | 55,56 | 112 | 84 | 85 | 260 | 24 | 26,17 × 104 | 29 | 0,1415 | |
| 60,63,70,71, 75 |
142 | 107 | |||||||||||
| 80 | 172 | 132 | |||||||||||
| JMI10 | 2500 | 6300 | 2000 | 63,65,70,71,75 | 142 | 142 | 107 | 90 | 280 | 17 | 7,88 × 104 | 52 | 0,2974 |
| 80,85,90,95 | 172 | - | 132 | ||||||||||
| JMI11 | 4000 | 9000 | 1800 | 75 | 142 | 142 | 107 | 95 | 300 | 19,5 | 10,49 × 104 | 69 | 0,4782 |
| 80,85,90,95 | 172 | 172 | 132 | ||||||||||
| 100.110 | 212 | - | 167 | ||||||||||
| JMI12 | 6300 | 12500 | 1600 | 90,95 | 172 | 132 | 120 | 340 | 23 | 14,07 × 104 | 94 | 0,8067 | |
| 100.110.120.125 | 212 | 167 | |||||||||||
| JMI13 | 10000 | 18000 | 1400 | 100.110.120.125 | 212 | 167 | 135 | 380 | 28 | 19,2 × 104 | 128 | 1.7053 | |
| 130.140 | 252 | 202 | |||||||||||
| JMI14 | 16000 | 28000 | 1200 | 120.125 | 212 | - | 167 | 150 | 420 | 31 | 30,0 × 104 | 184 | 2.6832 |
| 130.140.150 | 252 | 202 | |||||||||||
| 160 | 302 | 242 | |||||||||||
| JMI15 | 25000 | 40000 | 1120 | 140.150 | 252 | 202 | 180 | 480 | 37,5 | 47,46 × 104 | 262 | 4.8015 | |
| 160.170.180 | 302 | 242 | |||||||||||
| JMI16 | 40000 | 56000 | 1000 | 160.170.180 | 302 | 242 | 200 | 560 | 41 | 48,09 × 104 | 384 | 9.4118 | |
| 190.200 | 352 | 282 | |||||||||||
| JMI17 | 63000 | 80000 | 900 | 190.200.220 | 352 | 282 | 220 | 630 | 47 | 10,13 × 104 | 561 | 18.3753 | |
| 240 | 410 | 330 | |||||||||||
| JMI18 | 100000 | 125000 | 800 | 220 | 352 | 282 | 250 | 710 | 54,5 | 16,14 × 104 | 723 | 28,2033 | |
| 240.250.260 | 410 | 330 | |||||||||||
| JMI19 | 160000 | 200000 | 710 | 250.260 | 410 | 330 | 280 | 800 | 48 | 79,8 × 104 | 1267 | 66.5813 | |
|
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
Q1: Bạn là công ty thương mại hoặc nhà sản xuất?
A: Chúng tôi là nhà máy.
Q2: Bạn có cung cấp mẫu không?nó là miễn phí hay bổ sung?
A:: Có, chúng tôi có thể cung cấp mẫu nhưng không miễn phí. Thực tế chúng tôi có một nguyên tắc giá rất tốt, khi bạn thực hiện đơn đặt hàng số lượng lớn thì chi phí mẫu sẽ được trả lại cho bạn.
Q3: Thời gian giao hàng của bạn là bao lâu?
A: Nói chung là 10-15 ngày nếu hàng hóa trong kho.hoặc nó là 7-25 ngày nếu hàng hóa không có trong kho, đó là theo số lượng.
Q4: Bao lâu là bảo hành của bạn?
A: Bảo hành của chúng tôi là 12 tháng.
Q5: Bạn có thủ tục kiểm tra cho khớp nối không?
A: 100% tự kiểm tra trước khi đóng gói
Q6.Thanh toán của bạn là gì?
A: 1) 100% T / T.2) 30% trước, những người khác trước khi giao hàng.3) L / C Q7: Tôi có thể có một chuyến thăm nhà máy của bạn trước khi đặt hàng?A: Chắc chắn, chào mừng bạn đến thăm nhà máy của chúng tôi.
