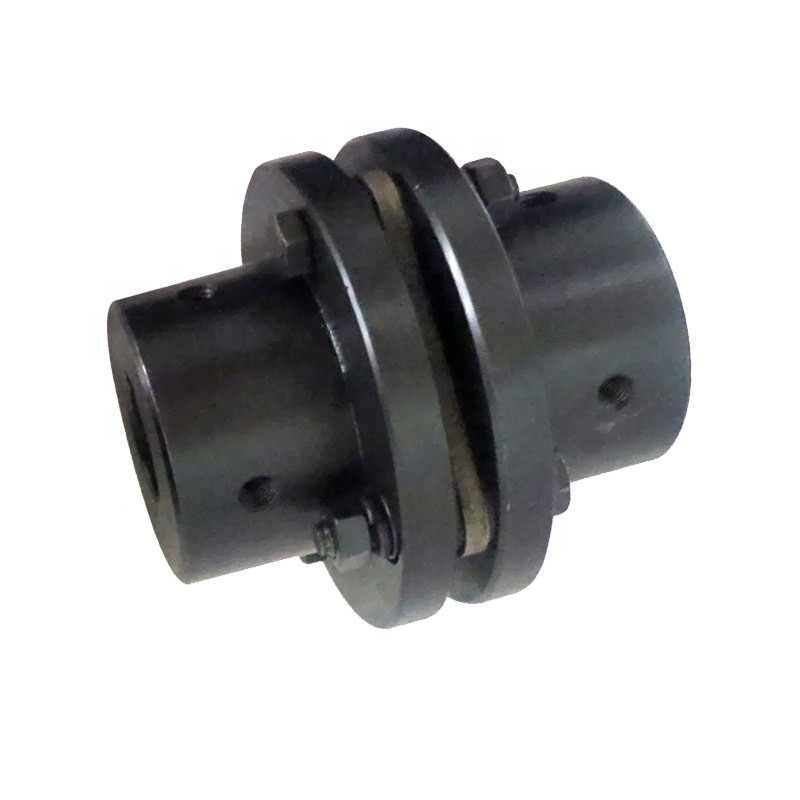

Trục tấm màng Khớp nối linh hoạt JM Series 45 # Thép
  • Trục tấm màng Khớp nối linh hoạt JM Series 45 # Thép
  • Trục tấm màng Khớp nối linh hoạt JM Series 45 # Thép
  • Trục tấm màng Khớp nối linh hoạt JM Series 45 # Thép
Trục tấm màng Khớp nối linh hoạt JM Series 45 # Thép

Trục tấm màng Khớp nối linh hoạt JM Series 45 # Thép

Nguồn gốc cangzhou 、 trung quốc
Hàng hiệu jude
Chứng nhận CE、ISO
Số mô hình JMII
Thông tin chi tiết sản phẩm
Các ngành áp dụng:
Khách sạn, Cửa hàng may mặc, Cửa hàng vật liệu xây dựng, Nhà máy sản xuất, Cửa hàng sửa chữa máy móc
Kết cấu:
Đĩa
Linh hoạt hoặc cứng nhắc:
Linh hoạt
Tiêu chuẩn hoặc Không tiêu chuẩn:
Tiêu chuẩn
Vật chất:
Thép
Tên sản phẩm:
khớp nối trục tấm màng linh hoạt chất lượng cao
Xử lý bề mặt:
Carburizing, bôi đen, mạ điện, làm nguội.
xử lý nhiệt:
Xử lý nhiệt dập tắt tần số cao
Vật liệu cơ thể:
45 # thép
Mô men xoắn định mức:
25-160000
RPM:
80-12500
Màu sắc:
tùy chỉnh
Tính năng:
Tuổi thọ hoạt động lâu dài
Tốc độ, vận tốc:
lên đến 80 000 vòng / phút
Truyền tải điện:
0,1-70 mw
Làm nổi bật:

Khớp nối linh hoạt trục tấm

,

Khớp nối linh hoạt trục hoành

Mô tả Sản phẩm

khớp nối trục tấm màng linh hoạt chất lượng cao

Mô tả Sản phẩm
Khớp nối linh hoạt màng JM được sử dụng rộng rãi trong ngành máy móc và thiết bị, luyện kim, hầm mỏ, dầu khí, hóa chất, điện, đóng tàu, vận tải nâng hạ, dệt may, công nghiệp nhẹ, máy nông nghiệp, máy in và máy bơm nước, quạt, v.v. truyền động của máy điện.

Các đặc điểm chính của Khớp nối màng JM Series:

1. Bồi thường sai lệch trục hai khả năng, và khớp loại răng có thể nhiều hơn một dịch chuyển góc kép, dịch chuyển hướng tâm của nhỏ, linh hoạt, cho phép một số chuyển vị trục, xuyên tâm và góc.
2. Hiệu quả giảm chấn rõ ràng, không có tiếng ồn, không bị hao mòn.
3. Hiệu suất truyền dẫn cao, lên đến 99,86%.Đặc biệt thích hợp cho việc truyền tải điện năng tốc độ cao vừa và cao.
4. Thích ứng với nhiệt độ cao (-80 + 300) và môi trường khắc nghiệt, và có thể bị sốc, rung, an toàn và điều kiện động.
5. Cấu trúc đơn giản, trọng lượng nhẹ, kích thước nhỏ, lắp ráp và tháo rời thuận tiện.Không cần di chuyển máy có thể được tháo rời (với loại trung gian), không cần bôi trơn.
6. Truyền tải chính xác tốc độ quay, hoạt động đã không trở nên tồi tệ, có thể được sử dụng để truyền tải các máy móc chính xác.



Truyền tải điện

0,1 - 70 MW

Tốc độ

lên đến 80 000 vòng / phút

Mô-men xoắn

lên đến 1 500 000 Nm

Thiết kế mô hình

màng ngăn đơn

hai màng ngăn

Kiểu kết nối

Trung tâm bên trong

Trung tâm bên ngoài

Mặt bích

Kết nối màng bọc ngoài

Bắt vít

       Trục tấm màng Khớp nối linh hoạt JM Series 45 # Thép 0Trục tấm màng Khớp nối linh hoạt JM Series 45 # Thép 1

      Trục tấm màng Khớp nối linh hoạt JM Series 45 # Thép 2



Dữ liệu hiệu suất khớp nối công nghiệp kiểu màng / đĩa JMII
Kích thước Mô-men xoắn Mô men xoắn cực đại Tốc độ tối đa Đường kính Bore LEN D DI t Độ cứng xoắn Trọng lượng Quán tính quay
Tn / Nm Tmax / Nm nmax r / phút d1, d2 JI Y GIỚI THIỆU x10 Kilôgam kg.m2
L L
JMI 1 40 63 10700 14-28 27-62 35 80 39 8 ± 0,2 0,37 0,9 (Tôi (1 (1 (1H
JMII 2 63 100 9300 20-38 38-82 40 92 53   0,45 1,4 0,0011
JMII 3 100 200 8400 25-45 44-112 45 102 63   0,56 2.1 0,002
JMII 4 250 400 6700 30-55 60-112 55 128 77 ll ± 0,3 0,81 4.2 0,006
JMII 5 500 800 5900 35-65 60-142 65 145 91   1,2 6.4 0,012
JMII 6 800 1250 5100 40-75 84-142 75 168 105 14 ± 0,3 1,42 9,6 0,024
JMII 7 1000 2000 4750 45-80 84-172 80 180 112 15 ± 0,4 1,9 12,5 0,0365
JMII 8 1600 3150 4300 50-85 84-172   200 120   2,35 15,5 0,057
JMII 9 2500 4000 4200 55-85 84-172   205   20 ± 0,4 2,7 16,5 0,065
JMII 10 3150 5000 4000 55-90 84-172 90 215 128   3.02 19,5 0,083
JMII 11 4000 6300 3650 60-95 107-172 100 235 132 23 ± 0,5 3,46 25 0,131
JMII 12 5000 8000 3400 60-100 107-212   250 145   3,67 30 0,174
JMII 13 6300 10000 3200 63-110 107-212 110 270 155   5.2 36 0,239
JMII 14 8000 12500 2850 65-110 107-212 115 300 162 27 ± 0,6 7.8 45 0,38
JMII 15 10000 16000 2700 70-125 107-212 125 320 176   8,43 55 0,5
JMII 16 12500 20000 2450 75-130 107-252 140 350 186 32 ± 0,7 10,23 75 0,85
JMII 17 16000 25000 2300 80-140 132-252 145 370 203   10,97 85 1.1
JMII 18 20000 31500 2150 90-160 132-302 165 400 230   13.07 115 1,65
JMII 19 25000 40000 1950 100-170 167-302 175 440 245 38 ± 0,9 14,26 150 2,69
JMII 20 31500 50000 1850 110-180 167-302 185 460 260   22,13 170 3,28
JMII 21 35500 56000 1800 120-200 167-282 200 480 280   23,7 200 4,28
JMII 22 40000 63000 1700 130-200 202-352 210 500 295   24,6 230 5.18
JMII 23 50000 80000 1600 140-220 202-352 220 540 310 44 ± 1 29,71 275 7.7
JMII 24 63000 100000 1450 150-240 202-410 240 600 335 50 ± 1,2 32,64 380 9.3
JMII 25 80000 125000 1400 160-250 242-352 255 620 350 50 ± 1,2 37,69 410 15.3
JMII 26 90000 140000 1300 180-260 242-410 275 660 385   50.43 510 20,9
JMII 27 112000 180000 1200 190-280 282-470 295 720 410 60 ± 1,4 71,51 620 32.4
JMII 28 140000 200000 1150 220-300 282-470 300 740 420   93,37 680 36
JMII 29 160000 224000 1100 240-320 330-470 320 770 450   114,53 780 43,9
JMII 30 180000 280000 1050 250-340 330-550 350 820 490   130,76 950 60,5
