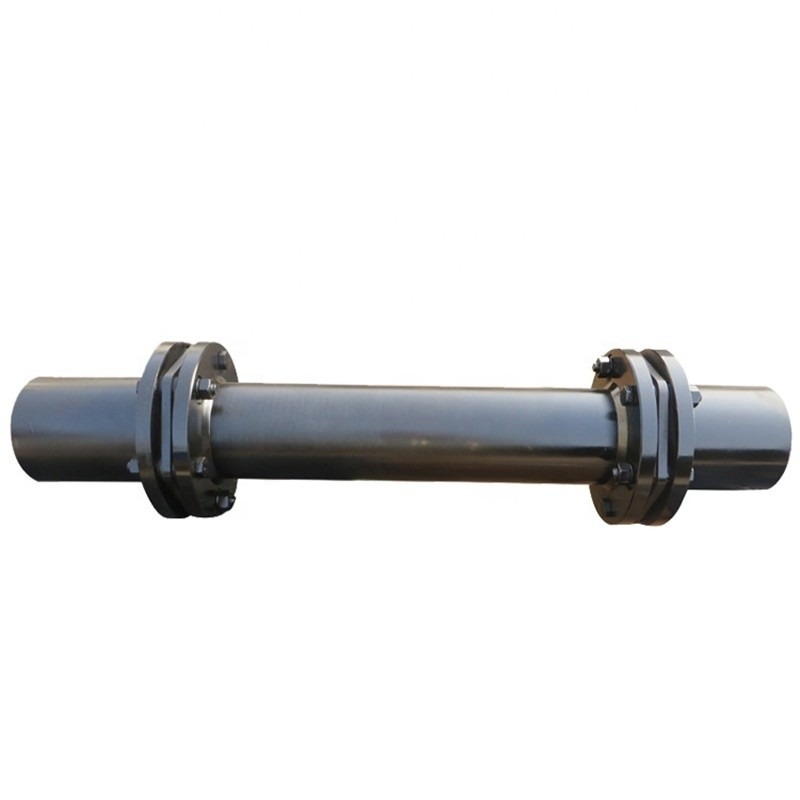

Khớp nối màng linh hoạt
>
|
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |
| Số mô hình | JMIIJ |
1. Khả năng bù trục mạnh, so với khớp nối bánh răng.Dịch chuyển góc có thể được nhân đôi. Linh hoạt, cho phép dịch chuyển dọc trục, xuyên tâm và góc.
2. Nó có tác dụng giảm chấn rõ ràng, không có tiếng ồn, không bị mài mòn.
3. Thích ứng với nhiệt độ cao (-80 + 300) .Có thể làm việc trong môi trường khắc nghiệt và hoạt động an toàn trong môi trường va đập, rung động.
4. Hiệu suất truyền tải cao, lên đến 99,86%. Đặc biệt thích hợp cho truyền tải điện tốc độ trung bình và cao.
5. Cấu trúc đơn giản, trọng lượng nhẹ, kích thước nhỏ, dễ lắp ráp và tháo rời. Không cần bôi trơn.
6. Tốc độ truyền chính xác, chạy không bị trượt, có thể dùng để truyền động cơ chính xác.
| Kích thước | Mô-men xoắn Tn KN.m | Mô-men xoắn cực đại KN.m | Tốc độ (n) r / phút | Chán | Chiều dài | D | D1 | D2 | Lmin | t | L1min Trọng lượng kg | Trọng lượng kg | |
| L, L1 | L | ||||||||||||
| JMIIJ1 | 0,063 | 0,1 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 45 | 70 | 8 ± 0,2 | 2 | 1,4 |
| JMIIJ2 | 0,1 | 0,2 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 45 | 80 | 8 ± 0,2 | 2,9 | 2.1 |
| JMIIJ3 | 0,25 | 0,4 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | 76 | 96 | 11 ± 0,3 | 5,7 | 4.2 |
| JMIIJ4 | 0,5 | 0,8 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 76 | 116 | 11 ± 0,3 | 8.5 | 6.4 |
| JMIIJ5 | 0,8 | 1,25 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 102 | 136 | 14 ± 0,3 | 12,5 | 9,6 |
| JMIIJ6 | 1,25 | 2 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 102 | 140 | 15 ± 0,4 | 16,5 | 12,5 |
| JMIIJ7 | 2 | 3,15 | 4300 | 50-85 | 84-172 | 80 | 200 | 120 | 114 | 140 | 15 ± 0,4 | 21 | 15,5 |
| JMIIJ8 | 2,5 | 4 | 4200 | 55-85 | 84-172 | 80 | 205 | 120 | 114 | 140 | 20 ± 0,4 | 23 | 16,5 |
| JMIIJ9 | 3,15 | 5 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 127 | 160 | 20 ± 0,4 | 27 | 19,5 |
| JMIIJ10 | 4 | 6,3 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 127 | 170 | 23 ± 0,5 | 36 | 25 |
| JMIIJ11 | 5 | số 8 | 3400 | 60-100 | 107-212 | 100 | 250 | 145 | 140 | 170 | 23 ± 0,5 | 42 | 30 |
| JMIIJ12 | 6,3 | 10 | 3200 | 60-110 | 107-212 | 110 | 270 | 155 | 140 | 190 | 23 ± 0,5 | 50 | 36 |
| JMIIJ13 | số 8 | 12,5 | 2850 | 60-110 | 107-212 | 115 | 300 | 162 | 165 | 200 | 27 ± 0,6 | 66 | 45 |
| JMIIJ14 | 10 | 16 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 165 | 220 | 27 ± 0,6 | 78 | 55 |
| JMIIJ15 | 12,5 | 20 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 165 | 240 | 32 ± 0,7 | 110 | 75 |
| JMIIJ16 | 16 | 25 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 219 | 250 | 32 ± 0,7 | 125 | 85 |
| JMIIJ17 | 20 | 31,5 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 219 | 290 | 32 ± 0,7 | 160 | 115 |
| JMIIJ18 | 25 | 40 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 219 | 300 | 38 ± 0,9 | 220 | 150 |
| JMIIJ19 | 31,5 | 50 | 1850 | 100-180 | 167-302 | 185 | 460 | 260 | 267 | 320 | 38 ± 0,9 | 245 | 170 |
| JMIIJ20 | 35,5 | 56 | 1800 | 120-200 | 167-352 | 200 | 480 | 280 | 267 | 350 | 38 ± 0,9 | 275 | 200 |
| JMIIJ21 | 40 | 63 | 1700 | 120-200 | 167-352 | 210 | 500 | 295 | 267 | 370 | 38 ± 0,9 | 320 | 230 |
| JMIIJ22 | 50 | 80 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 299 | 380 | 44 ± 1 | 400 | 275 |
| JMIIJ23 | 63 | 100 | 1450 | 140-240 | 202-410 | 240 | 600 | 335 | 356 | 410 | 50 ± 1,2 | 560 | 380 |
| JMIIJ24 | 80 | 125 | 1400 | 160-250 | 242-410 | 255 | 620 | 350 | 356 | 440 | 50 ± 1,2 | 620 | 410 |
| JMIIJ25 | 90 | 140 | 1300 | 180-280 | 242-470 | 275 | 660 | 385 | 356 | 480 | 50 ± 1,2 | 740 | 510 |
| JMIIJ26 | 112 | 180 | 1200 | 190-300 | 242-270 | 295 | 720 | 410 | 406 | 510 | 60 ± 1,4 | 970 | 620 |
| JMIIJ27 | 140 | 200 | 1150 | 220-320 | 282-470 | 300 | 740 | 420 | 406 | 520 | 60 ± 1,4 | 1050 | 680 |
| JMIIJ28 | 160 | 224 | 1100 | 240-300 | 330-470 | 320 | 770 | 450 | 457 | 560 | 60 ± 1,4 | 1200 | 780 |
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
