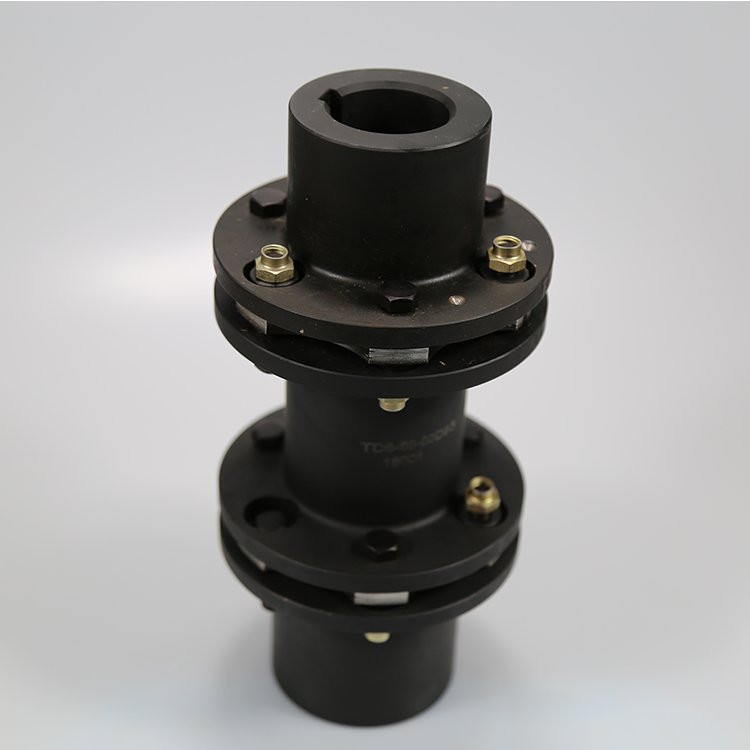

Khớp nối màng linh hoạt
>
|
|
| Nguồn gốc | cangzhou 、 trung quốc |
| Hàng hiệu | jude |
| Chứng nhận | CE、ISO |
| Số mô hình | JMIIJ |
Đăng kí
Khớp nối màng linh hoạt có thể được sử dụng rộng rãi trong luyện kim, cán thép, mỏ, công nghiệp hóa chất, đóng tàu, máy bơm, quạt thổi và các ngành công nghiệp khác.
Thuận lợi
1. Khớp nối màng linh hoạt có cấu trúc đơn giản và người ta có thể kiểm tra trực tiếp mà không cần tháo rời.
2. Với cấu tạo đơn giản, khớp nối màng đàn hồi thuận tiện cho việc lắp ráp và tháo rời.
3. Nó có độ cứng xoắn cao và không hồi chuyển.
| Kích thước | Mô-men xoắn Tn KN.m | Mô-men xoắn cực đại KN.m | Tốc độ (n) r / phút | Chán | Chiều dài | D | D1 | D2 | Lmin | t | L1min Trọng lượng kg | Trọng lượng kg | |
| L, L1 | L | ||||||||||||
| JMIIJ1 | 0,063 | 0,1 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 45 | 70 | 8 ± 0,2 | 2 | 1,4 |
| JMIIJ2 | 0,1 | 0,2 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 45 | 80 | 8 ± 0,2 | 2,9 | 2.1 |
| JMIIJ3 | 0,25 | 0,4 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | 76 | 96 | 11 ± 0,3 | 5,7 | 4.2 |
| JMIIJ4 | 0,5 | 0,8 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 76 | 116 | 11 ± 0,3 | 8.5 | 6.4 |
| JMIIJ5 | 0,8 | 1,25 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 102 | 136 | 14 ± 0,3 | 12,5 | 9,6 |
| JMIIJ6 | 1,25 | 2 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 102 | 140 | 15 ± 0,4 | 16,5 | 12,5 |
| JMIIJ7 | 2 | 3,15 | 4300 | 50-85 | 84-172 | 80 | 200 | 120 | 114 | 140 | 15 ± 0,4 | 21 | 15,5 |
| JMIIJ8 | 2,5 | 4 | 4200 | 55-85 | 84-172 | 80 | 205 | 120 | 114 | 140 | 20 ± 0,4 | 23 | 16,5 |
| JMIIJ9 | 3,15 | 5 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 127 | 160 | 20 ± 0,4 | 27 | 19,5 |
| JMIIJ10 | 4 | 6,3 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 127 | 170 | 23 ± 0,5 | 36 | 25 |
| JMIIJ11 | 5 | số 8 | 3400 | 60-100 | 107-212 | 100 | 250 | 145 | 140 | 170 | 23 ± 0,5 | 42 | 30 |
| JMIIJ12 | 6,3 | 10 | 3200 | 60-110 | 107-212 | 110 | 270 | 155 | 140 | 190 | 23 ± 0,5 | 50 | 36 |
| JMIIJ13 | số 8 | 12,5 | 2850 | 60-110 | 107-212 | 115 | 300 | 162 | 165 | 200 | 27 ± 0,6 | 66 | 45 |
| JMIIJ14 | 10 | 16 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 165 | 220 | 27 ± 0,6 | 78 | 55 |
| JMIIJ15 | 12,5 | 20 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 165 | 240 | 32 ± 0,7 | 110 | 75 |
| JMIIJ16 | 16 | 25 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 219 | 250 | 32 ± 0,7 | 125 | 85 |
| JMIIJ17 | 20 | 31,5 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 219 | 290 | 32 ± 0,7 | 160 | 115 |
| JMIIJ18 | 25 | 40 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 219 | 300 | 38 ± 0,9 | 220 | 150 |
| JMIIJ19 | 31,5 | 50 | 1850 | 100-180 | 167-302 | 185 | 460 | 260 | 267 | 320 | 38 ± 0,9 | 245 | 170 |
| JMIIJ20 | 35,5 | 56 | 1800 | 120-200 | 167-352 | 200 | 480 | 280 | 267 | 350 | 38 ± 0,9 | 275 | 200 |
| JMIIJ21 | 40 | 63 | 1700 | 120-200 | 167-352 | 210 | 500 | 295 | 267 | 370 | 38 ± 0,9 | 320 | 230 |
| JMIIJ22 | 50 | 80 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 299 | 380 | 44 ± 1 | 400 | 275 |
| JMIIJ23 | 63 | 100 | 1450 | 140-240 | 202-410 | 240 | 600 | 335 | 356 | 410 | 50 ± 1,2 | 560 | 380 |
| JMIIJ24 | 80 | 125 | 1400 | 160-250 | 242-410 | 255 | 620 | 350 | 356 | 440 | 50 ± 1,2 | 620 | 410 |
| JMIIJ25 | 90 | 140 | 1300 | 180-280 | 242-470 | 275 | 660 | 385 | 356 | 480 | 50 ± 1,2 | 740 | 510 |
| JMIIJ26 | 112 | 180 | 1200 | 190-300 | 242-270 | 295 | 720 | 410 | 406 | 510 | 60 ± 1,4 | 970 | 620 |
| JMIIJ27 | 140 | 200 | 1150 | 220-320 | 282-470 | 300 | 740 | 420 | 406 | 520 | 60 ± 1,4 | 1050 | 680 |
| JMIIJ28 | 160 | 224 | 1100 | 240-300 | 330-470 | 320 | 770 | 450 | 457 | 560 | 60 ± 1,4 | 1200 | 780 |
Nanpi quận Jude đồng sản xuất thiết bị truyền dẫn., LTD.là một doanh nghiệp chuyên nghiên cứu và sản xuất khớp nối.Ngoài ra, chúng tôi có thể phát triển các sản phẩm mới và sản xuất hàng loạt.Với kinh nghiệm phong phú, đội ngũ R & D chuyên nghiệp và các thiết bị khác nhau trong khớp nối, nó có các điều kiện vượt trội để đáp ứng các yêu cầu khác nhau của bạn.
Sản phẩm chính của Công ty là: các loại khớp nối dùng cho ngành máy móc trên toàn quốc như: khớp nối đàn hồi xuyên tâm, khớp nối ty ren, khớp nối vạn năng, khớp nối bánh răng tang trống, khớp nối đàn hồi dạng hoa mận, khớp nối cứng oldham, khớp nối xích con lăn, khớp nối màng , khớp nối chốt đàn hồi cột, khớp nối chốt đàn hồi, khớp nối chốt đàn hồi, khớp nối trục bơm, v.v.
Các khái niệm của công ty chúng tôi là sống dựa trên chất lượng và phát triển trên danh dự.Khớp nối có ưu điểm là chất lượng cao, giá thành rẻ, mẫu mã sản phẩm hoàn chỉnh. Công ty chúng tôi sẽ là sự lựa chọn tốt nhất của bạn, và chúng tôi mong muốn được hợp tác với bạn.
